3 монтаж прибора с резьбовым соединением – Инструкция по эксплуатации VEGA VEGAWELL 51 4 … 20 mA_HART
Страница 16
4
.3
Монтаж прибора с резьбовым соединением
1
2
3
4
5
6

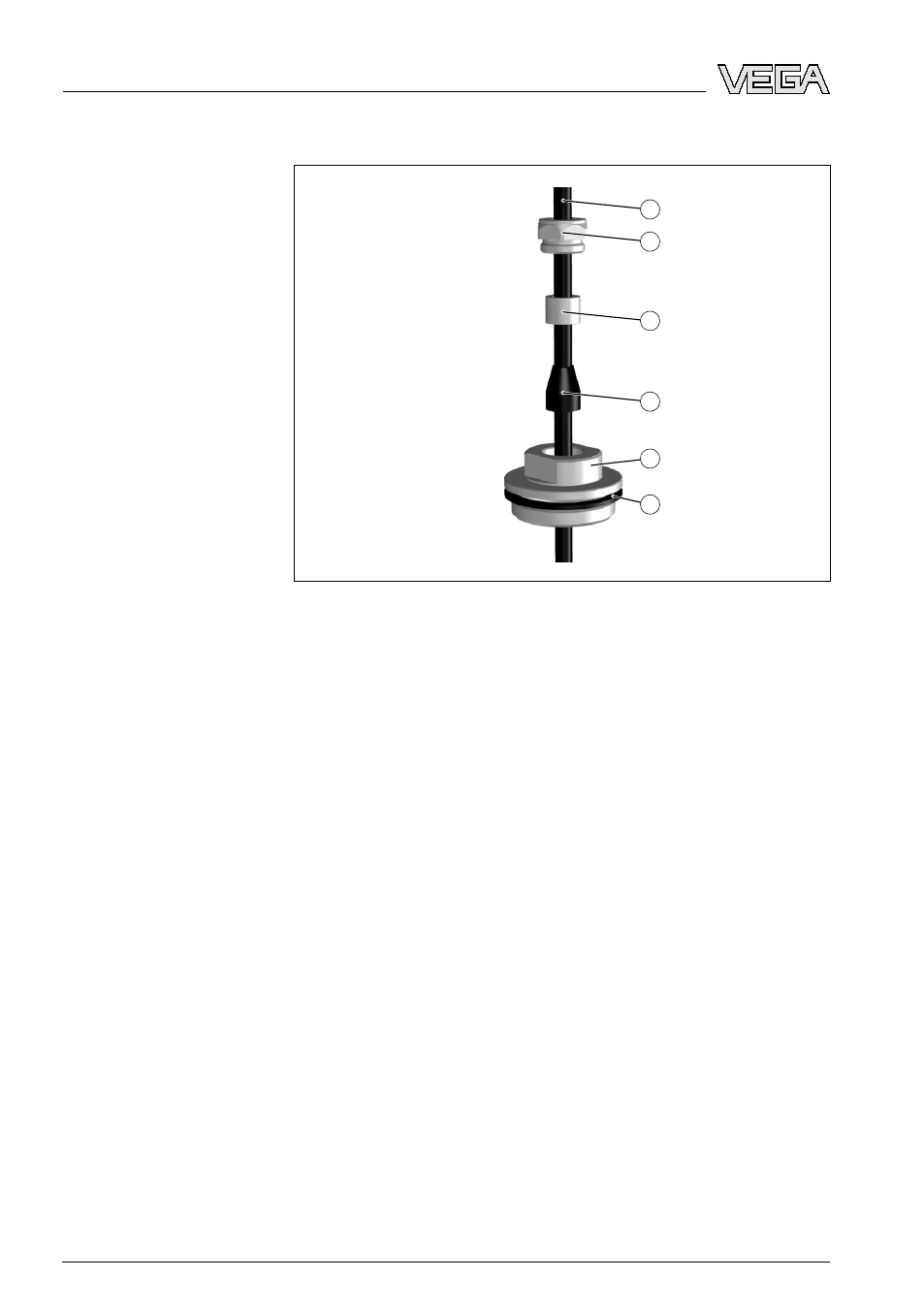

Рис. 4: Резьбовое соединение
1
Несущий трос
2
Уплотнительный винт
3
Конусная втулка
4
Уплотнительный конус
5
Резьбовое соединение
6
Уплотнение
Для монтажа VEGAWELL 51 в исполнении с резьбовым
соединением выполнить следущее:
1
Приварить штуцер к перекрытию емкости
2
Через боковой приварной штуцер G1½ A или 1½ NPT
опустить VEGAWELL 51 на требуемую высоту
3
Несущий трос вставить снизу в открытое резьбовое
соединение
4
Уплотнительный конус и конусную втулку надеть на
несущий трос и зафиксировать, затянув рукой уплот-
нительный винт
5
Соединение ввернуть в патрубок, затянуть ключом
SW
30, после чего затянуть уплотнительный винт
ключом SW 19
Для корректировки высоты:
1
Ключом SW 19 ослабить уплотнительный винт
16
VEGAWELL
51 • 4 … 20
mA/HART
4 Монтаж
32468
-RU
-080620
