6 Пуск в эксплуатацию
6.1 Обеспечение индикации и настройки
1
2
3
on
PC
VEGALOG
VEGALOG
571 CPU
!

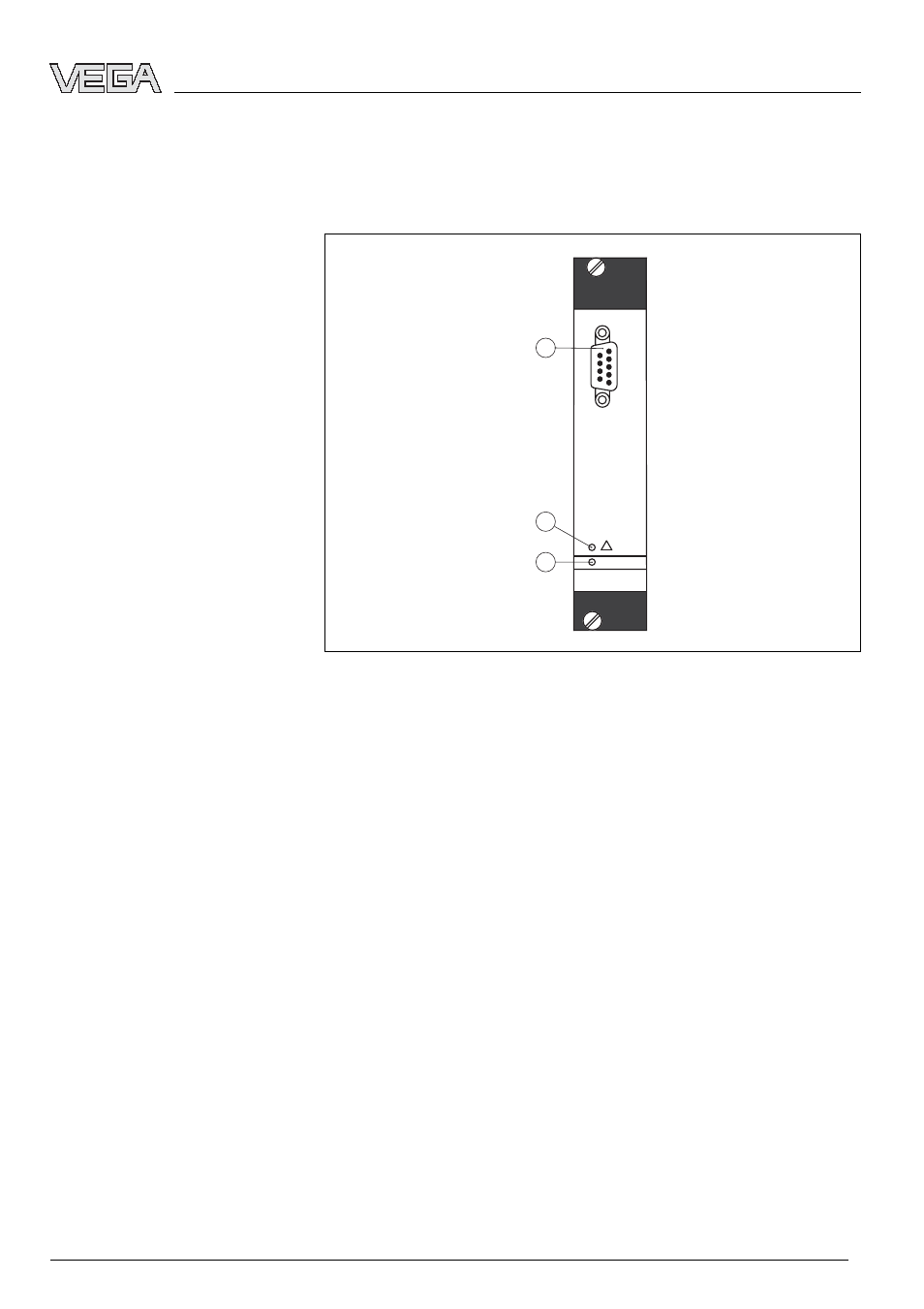

Рис. 6: Обеспечение индикации и настройки VEGALOG 571 CPU
1
Интерфейс RS232
2
Индикатор сигнала неисправности
3
Индикатор рабочего напряжения
l
Индикатор неисправности [1]
- мигает при ошибке связи на LOGBUS
- горит во время инициализации и самопроверки
-
горит непрерывно при аппаратнойошибке
l
Индикатор рабочего напряжения [2]
-
горит при подаче питания
Вставные карты системы VEGALOG не имеют
собственных компонентов для настройки. Необходимые
установки выполняются с помощью персонального
компьютера с программным обеспечением PACTware™.
6.2 Типы вставных карт
В состав модульнойсистемы VEGALOG 571 входят
различные карты специального назначения:
l
Карта CPU
Описание индикаторов со-
стояния
VEGALOG 571 - Центральныйпроцессор и монтажныйкорпус
