Следует учитывать также официальные документы на

данное устройство.

При подключении необходимо учитывать следующее:

l

VEGALOG 571 и применяемое разделительное

устройство можно устанавливать только вне зоны Ex

l

Между соединительными частями искробезопасных и

неискробезопасных цепейдолжна быть вставлена

разделительная перегородка, чтобы промежуток

составлял не менее 50 мм (размер нити)

l

К одному разделительному барьеру может быть

подключен только один датчик

5.3 Схема подключения

3

1

2

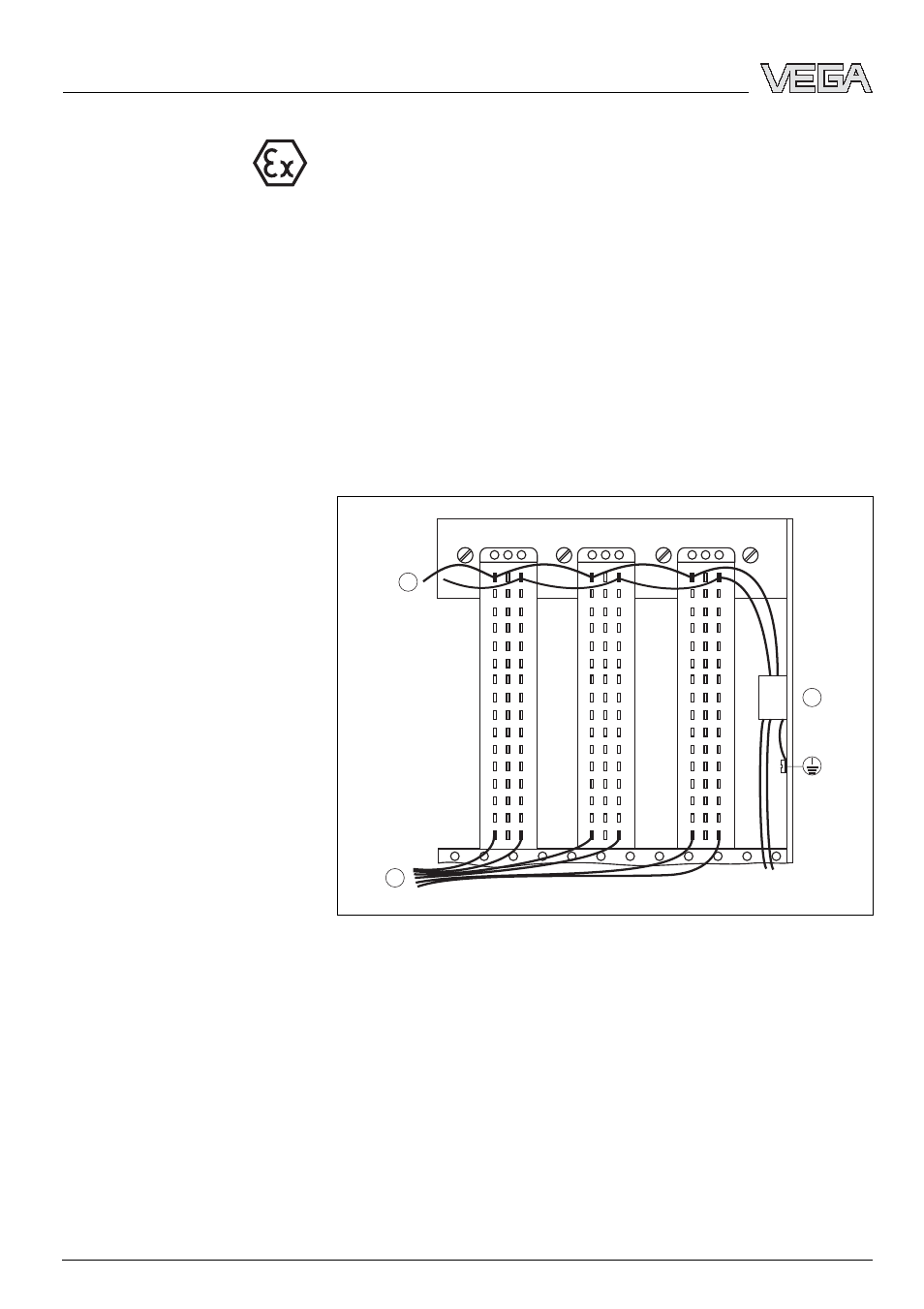

Рис. 3: Подключение с низкочастотным фильтром

1

Кабели питания

2

Низкочастотный фильтр

3

Сигнальные кабели

Указания по подключению

BGT/низкочастотный

фильтр

16

VEGALOG 571 - Центральныйпроцессор и монтажныйкорпус

Подключение к источнику питания

31947

-RU
-070126
