.2 Foundation Fieldbus
Блок-схема обработки измеренных значений
На следующем рисунке в упрощенной форме показаны блок преобразователя (TB) и
функциональный блок (FB).
t
i
Simulate
ALARMS
Out
PV
FIELD-VALUE
Mode & Status
PVF-TIME
LOW-CUTOFF
L-TYPE
OUT-SCALE
PV-SCALE
DIRECT
INDIRECT
INDIRECT
SQRT
m(d)
%
Lin%
Primary
Value
Secondary
Value 2
Secondary
Value 1
AI 2
AI 1
TB
Dist. Interface
Dist. Level
min/max
adjustment
Linearization
Channel = 1: Primary Value
Channel = 2: Secondary Value 1
Channel = 3: Secondary Value 2 (Distance Interface)
Channel = 5: Total Sensor Value (Distance Level)

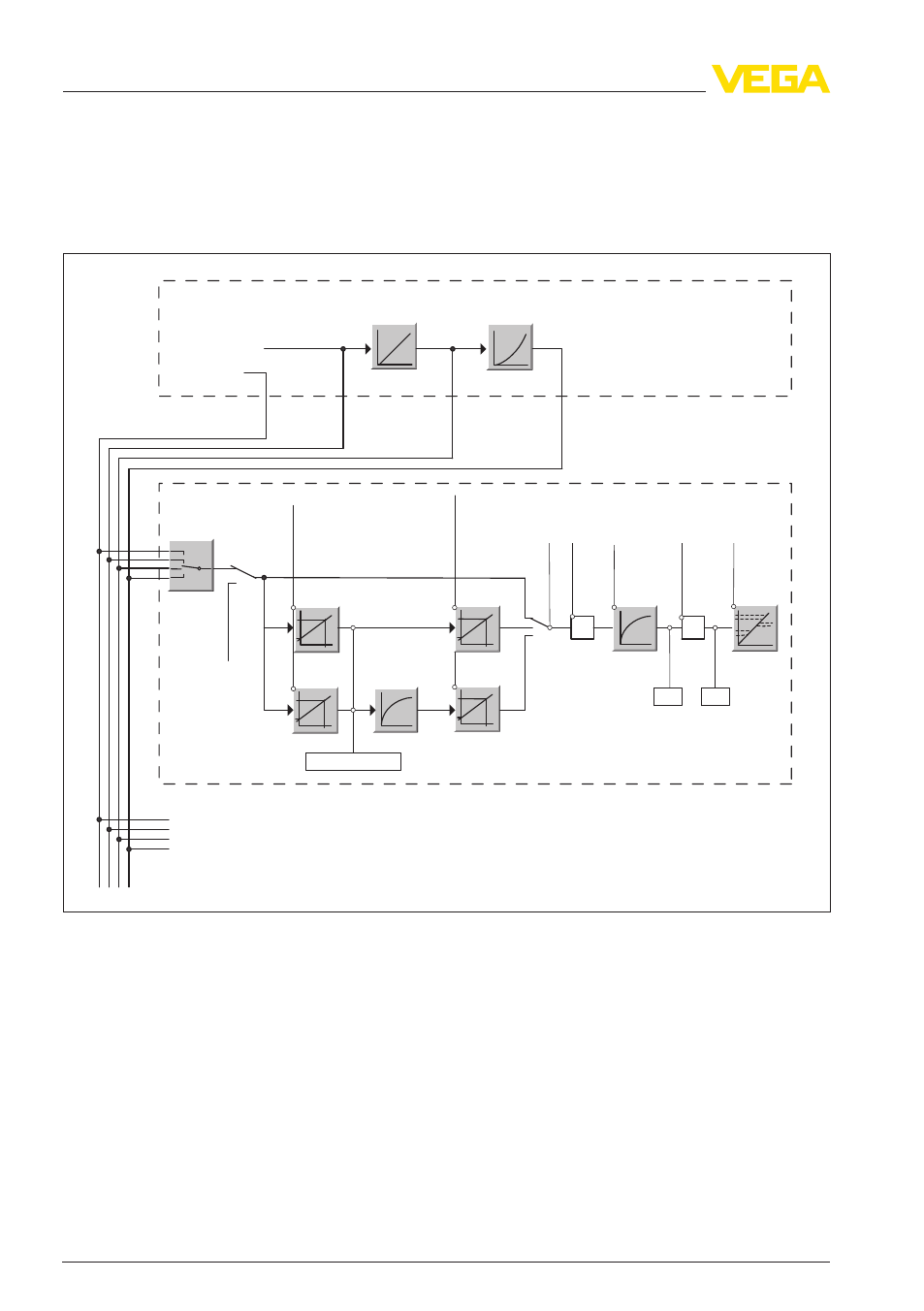

Рис. 25: Обработка измеренных значений VEGAFLEX 67
