10 m (32.82 ft)
11 m (36.09 ft)
12 m (39.37 ft)
13 m (42.65 ft)
14 m (45.93 ft)
15 m (49.21 ft)
16 m (52.49 ft)
17 m (55.77 ft)
18 m (59.06 ft)
23 m (75.46 ft)
19 m (62.34 ft)
24 m (78.74 ft)
26 m (85.31 ft)
20 m (65.62 ft)
21 m (68.91 ft)
22 m (72.18 ft)
25 m (82.02 ft)
0
1
2
3
4
5
6
7
8
9
10
1
2

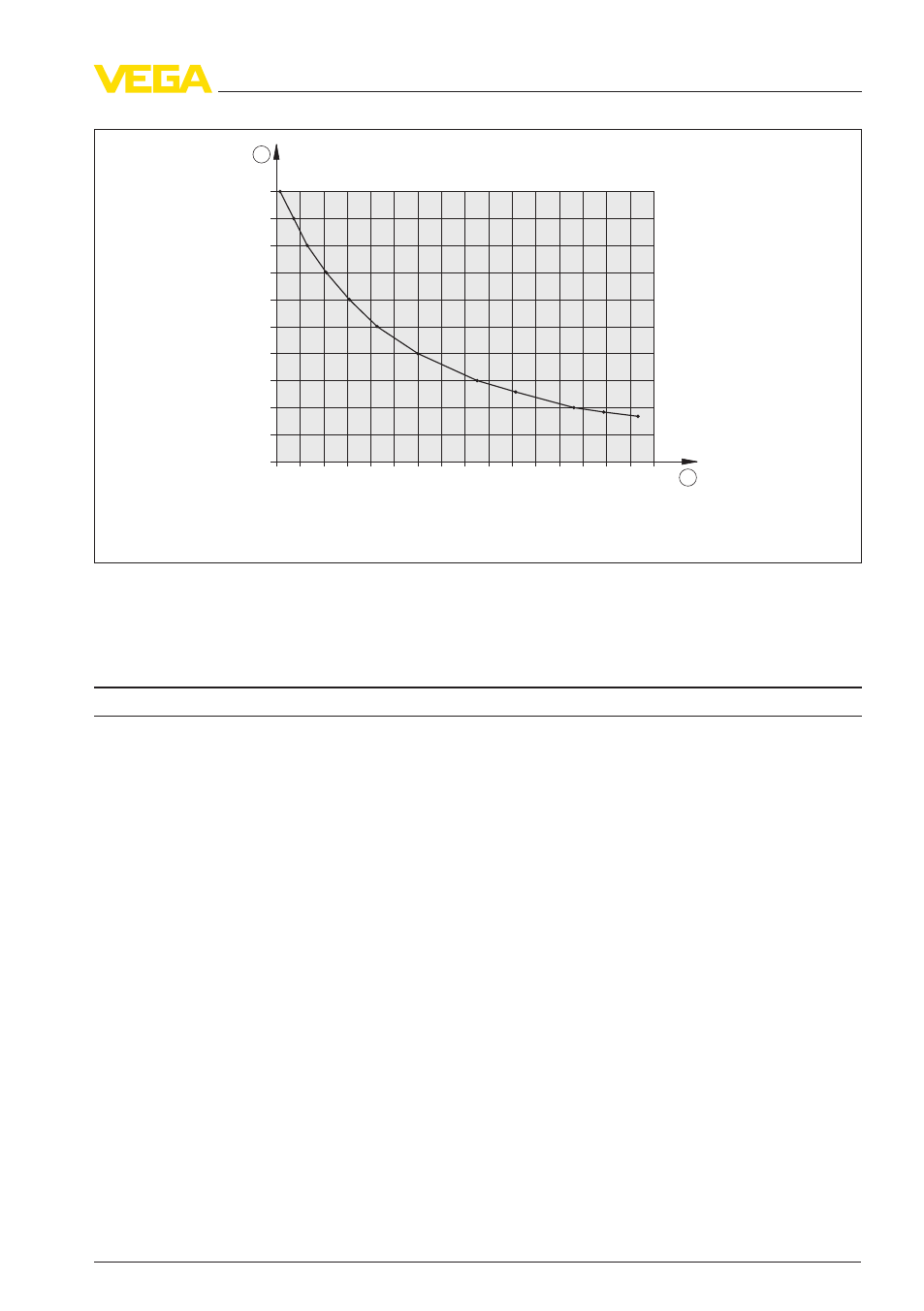

Рис. 19: Отношение диэлектрической постоянной (ε
r
)
верхнего продукта к максимальной длине
измерительного зонда
1
Диэлектрическая постоянная (ε
r
)
верхнего продукта
2
Максимальная длина измерительного зонда
Выходная величина
Выход
-
Сигнал
цифровой выходной сигнал, протокол
Foundation Fieldbus
-
физический слой
по IEC 61158-2
Время цикла
min. 1 сек. (в зависимости от установки пара-
метров)
Скорость передачи
31,25 Кбит/с
Значение тока
10 mA, ±0.5 mA
Нагрузка
См. диаграмму нагрузки в п. "Питание"
Демпфирование (63 % входной величины)
0 … 999 с, устанавливаемое
Исполненная Рекомендация NAMUR
NE
43
Channel Numbers
-
Channel 1 (Primary Value)
Высота межфазного уровня - после линеариза-
ции (h1)
-
Channel 2 (Secondary Value 1)
Высота межфазного уровня (h1)
-
Channel 3 (Secondary Value 2)
Расстояние до межфазного уровня (d1)
-
Channel 5 (Total Sensor Value)
Расстояние до общего уровня (d2)
