3 Описание изделия
VEGACAP 35 • - реле (DPDT)
33759-R
U-131015
3.2 Принцип работы
Емкостной сигнализатор уровня VEGACAP 35 с частично
изолированным электродом с экранирующим сегментом и
активным концом предназначен для сигнализации предельного
уровня.
Прочный и не требующий обслуживания VEGACAP 35 может
применяться в любых отраслях промышленности.
Типичным применением является защита от переполнения и
защита от сухого хода.
Прибор не требует настройки при пуске в эксплуатацию, т.е.
чередование заполняющих продуктов с разным значением
диэлектрической постоянной или проводящего и непроводящего
продукта не оказывает влияния на настройки прибора и
точность сигнализации.
VEGACAP 35 можно укоротить на месте до желаемой длины, что
упрощает проектирование и хранение.
Частично изолированный тросовый зонд с экранирующим
сегментом VEGACAP 35 применяется на сыпучих продуктах.
Налипание продукта на измерительный зонд компенсируется
его механической конструкцией с экранирующим сегментом и
активным концом.
Емкостной принцип измерения не требует особых условий
монтажа, поэтому VEGACAP 35 имеет широкий спектр
применения.
Измерительный электрод, продукт и стенка емкости образуют
электрический конденсатор. Емкость конденсатора зависит от
трех факторов.
1
2
3

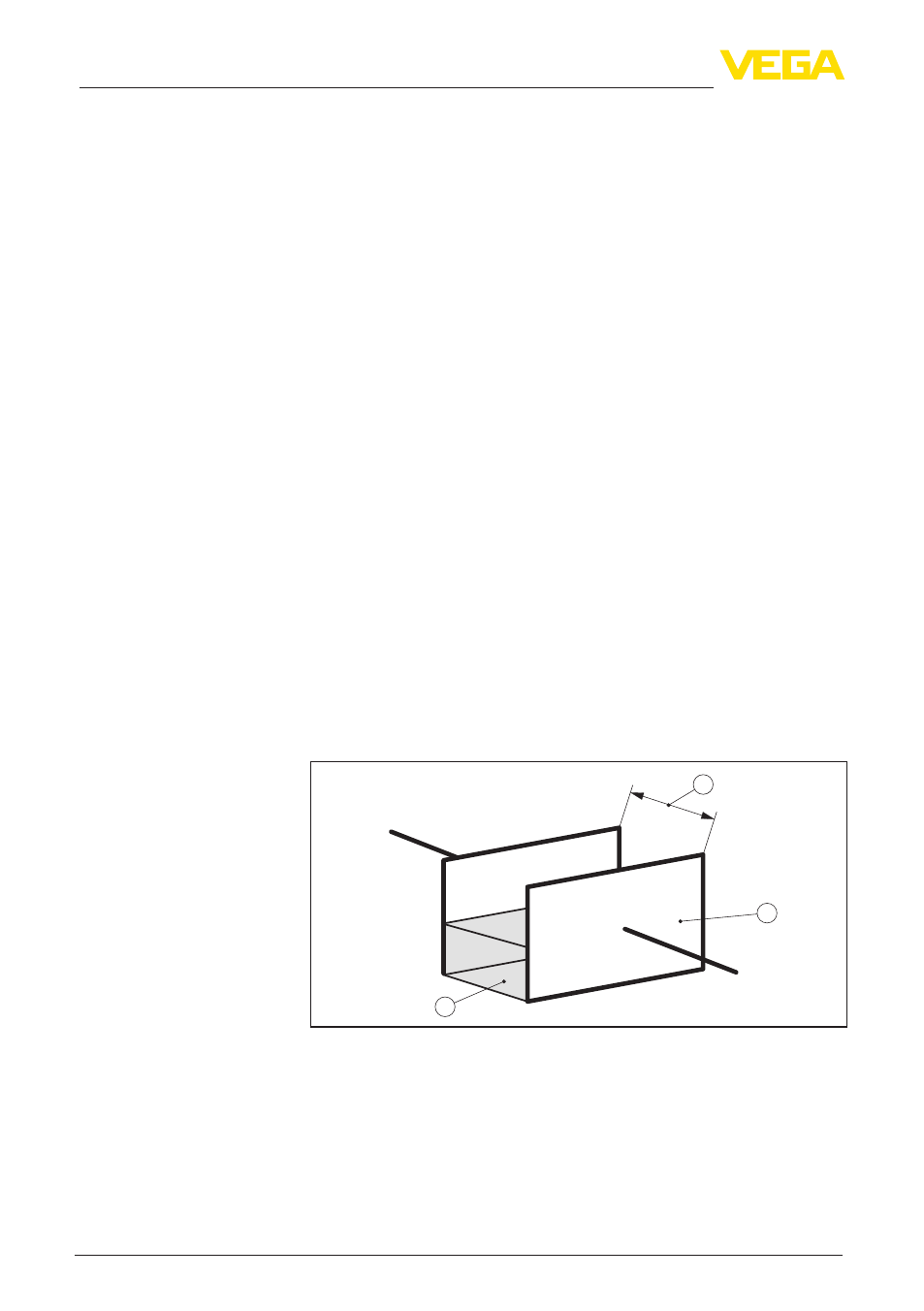

Рис. 2: Принцип действия - плоский конденсатор
1 Расстояние между поверхностями электродов
2 Величина поверхностей электродов
3 Вид диэлектрика между электродами
При этом пластинами конденсатора служат электрод и стенка
емкости. Продукт является диэлектриком. Диэлектрическая
проницаемость продукта выше, чем у воздуха, поэтому
Область применения
Принцип действия
