26
7 Обслуживание и устранение неисправностей
VEGACAP 35 • - реле (DPDT)
33759-R
U-131015
1
2
8
3
4
5
6
7

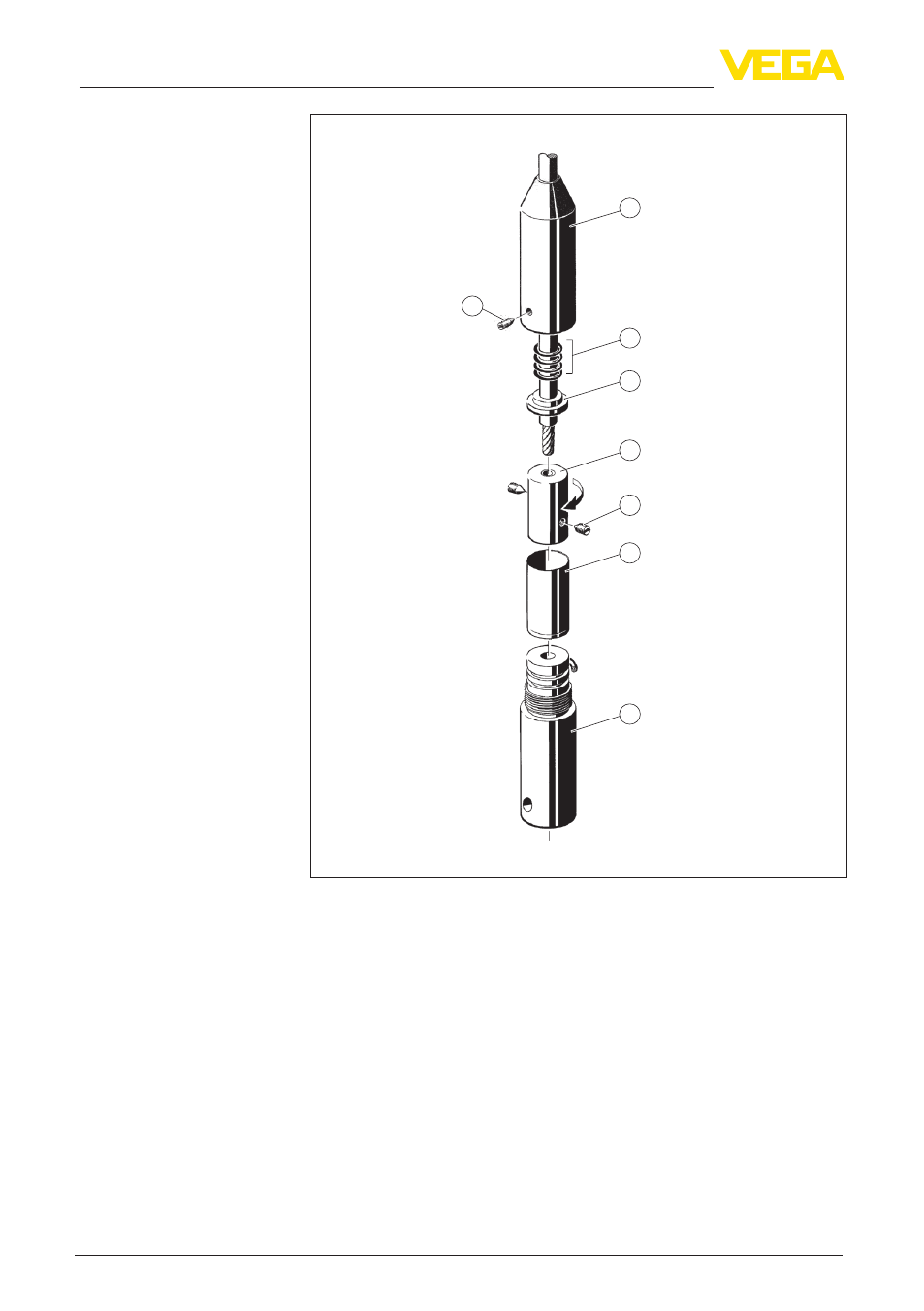

Рис. 24: Укорачивание тросового измерительного зонда
1 Верхняя часть груза
2 O-кольца
3 Изолирующая втулка
4 Зажимная втулка
5 Стопорные штифты
6 Изолирующая гильза
7 Нижняя часть груза
8 Стопорный штифт
1. Вывернуть стопорный винт (8).
2. Отвинтить нижнюю часть груза (7).
3. Верхнюю часть груза (1), четыре O-кольца (2) и
изолирующую втулку (3) сдвинуть по тросу выше
планируемого места отреза.
4. Изолирующую гильзу (6) снять с зажимной втулки (4).
