Минимальная диэлектрическая прони-
цаемость продукта
ε
r
>
1,4
2
4
5
3
1
2
4
5
3
1

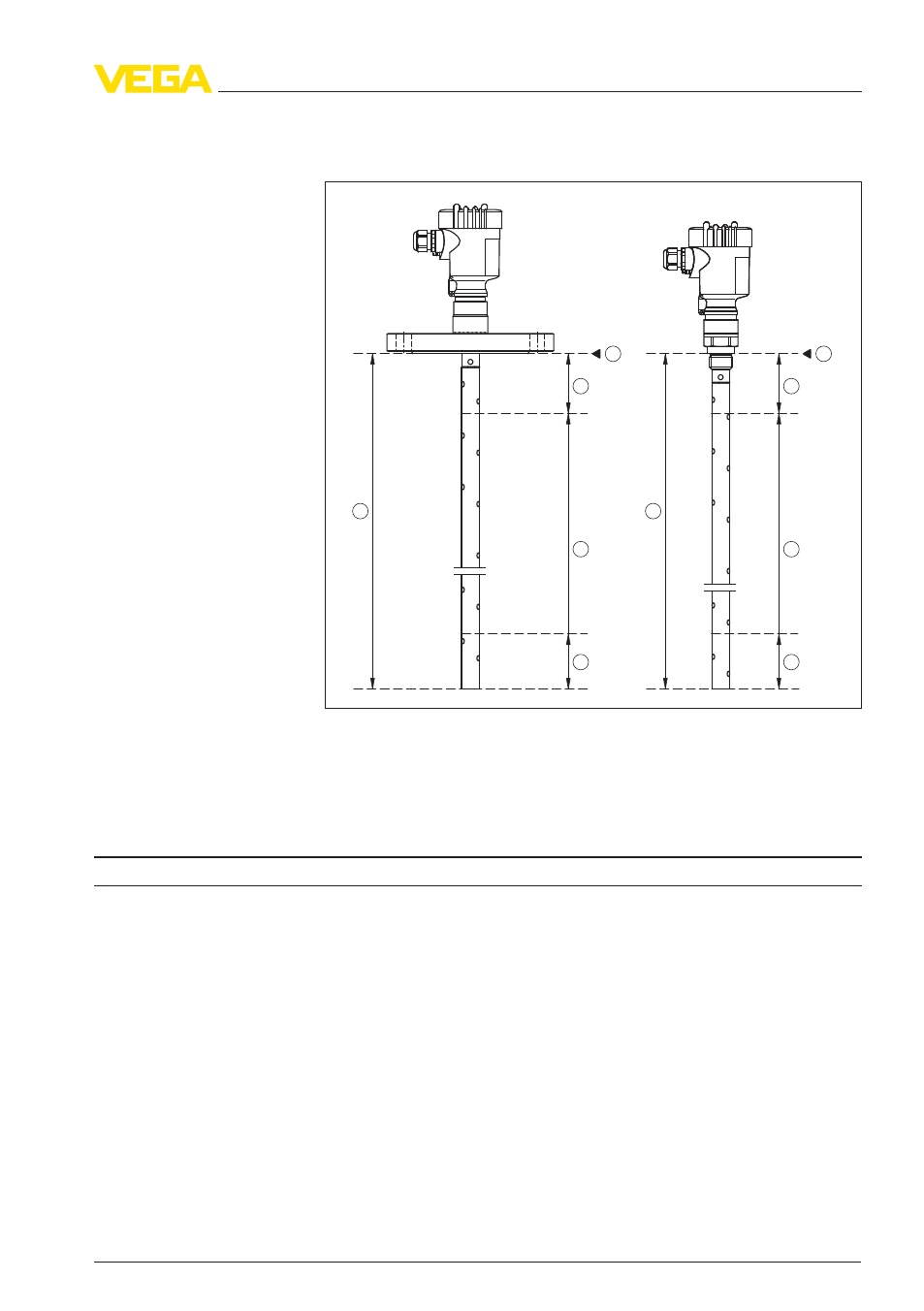

Рис. 14: Диапазон измерения VEGAFLEX 65
1
Базовая плоскость
2
Длина измерительного зонда L
3
Диапазон измерения (заводская установка приведена к диапазону измерения на воде)
4
Верхняя мертвая зона (см. диаграмму точности измерения - участок, маркированный серым)
5
Нижняя мертвая зона (см. диаграмму точности измерения - участок, маркированный серым)
Выходная величина
Выходной сигнал
4 … 20
mA/HART (активный)
Время цикла
min. 1 сек. (в зависимости от установки пара-
метров)
Разрешающая способность сигнала
1,6 µA
Сигнал неисправности (токовый выход,
устанавливаемый)
Значение
mA не изменяется ; 20,5 mA; 22 mA;
<
3,6
mA (устанавливаемый)
Макс. выходной ток
22
mA
Нагрузка
<
500 Ω
3)
Демпфирование (63 % входной величины)
0 … 999 с, устанавливаемое
Исполненная Рекомендация NAMUR
NE
43
3)
При индуктивной нагрузке омическая часть должна быть не менее
25 Ом/мГ.
VEGAFLEX
65 • 4 … 20
mA/HART-четырехпроводный
