1 2
3
4
OPEN
TWIST
USB
LOCK

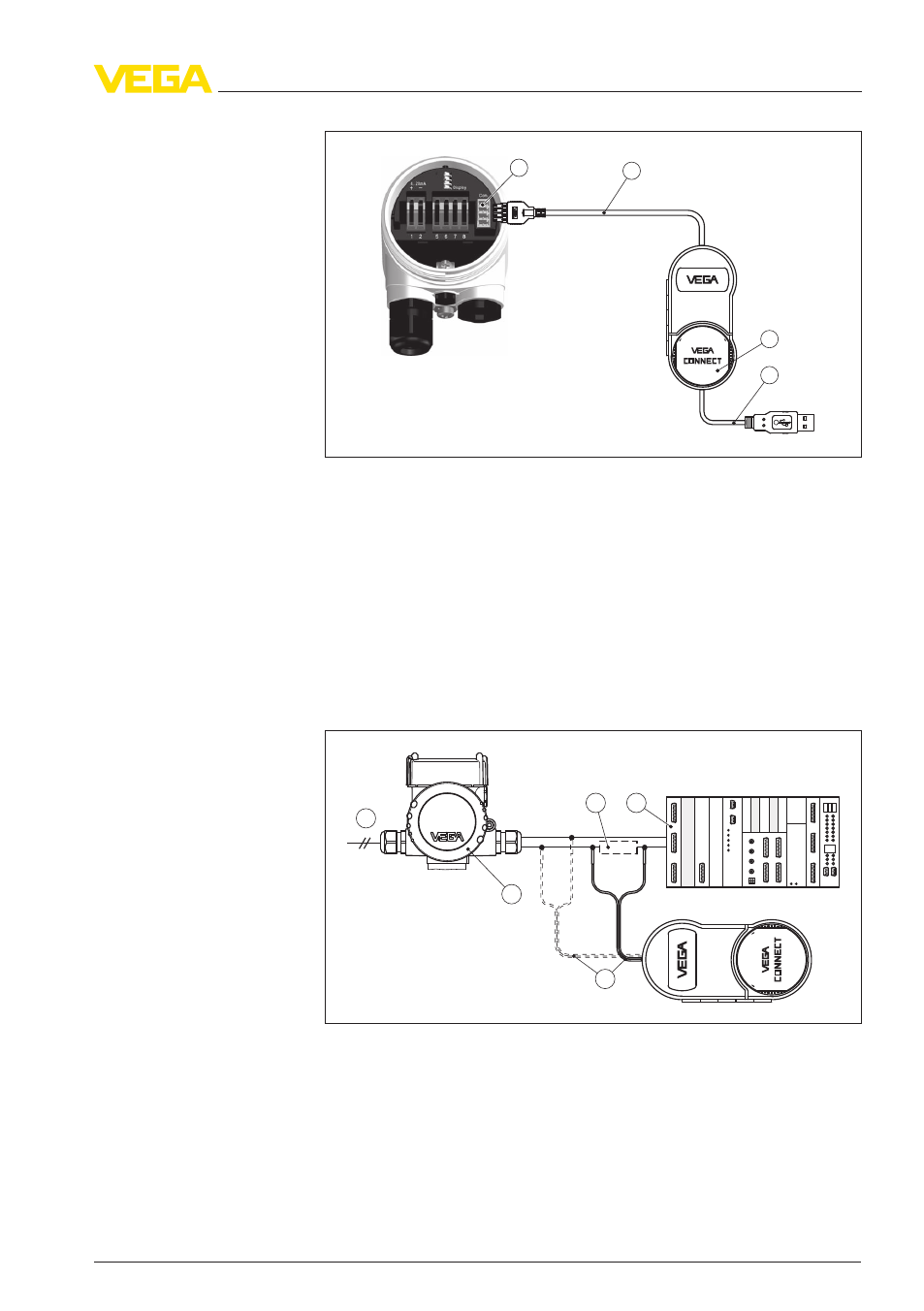

Рис. 12: Подключение через подключенный внешне VEGACONNECT
1 Интерфейс шины I²C (Com.) на датчике
2 Соединительный кабель I²C интерфейсного адаптера VEGACONNECT
3 VEGACONNECT
4 Кабель USB к ПК
Требуемые компоненты:
l VEGAFLEX 65
l ПК с PACT ware и подходящим VEGA-DTM
l VEGACONNECT
l Источник питания или устройство формирования сигнала
1
5
2 4
3
OPEN
TWIST USB
LOCK
Рис. 13: Подключение ПК к сигнальному кабелю через HART
1 VEGAFLEX 65
2 Сопротивление HART 250 Ω (дополнительно, в зависимости от
устройства формирования сигнала)
3 Соединительный кабель с 2-миллиметровыми штекерами и зажимами
4 Система формирования сигнала/ПЛК/Питание
Требуемые компоненты:
l VEGAFLEX 65
VEGACONNECT под-
ключен внешне
Подключение через
HART
VEGAFLEX 65 • 4 … 20 mA/HART-четырехпроводный 33
7 Начальная установка с помощью PACT ware и другого программного
обеспечения для настройки
31846
-
RU
-120413
