Страница 60
m(d)
%
Lin%
Min-Max
adjustment
Linearization
PROFIBUS PA-output
Primary
Value
Secondary
Value 2
Secondary
Value 1
Target
Mode
Failure
mode
Alarms
Scaling
Source for
scaling
t
i
Integration
Sensor
characteristics
PA-Out
TB
FB
Select additional cyclic
value

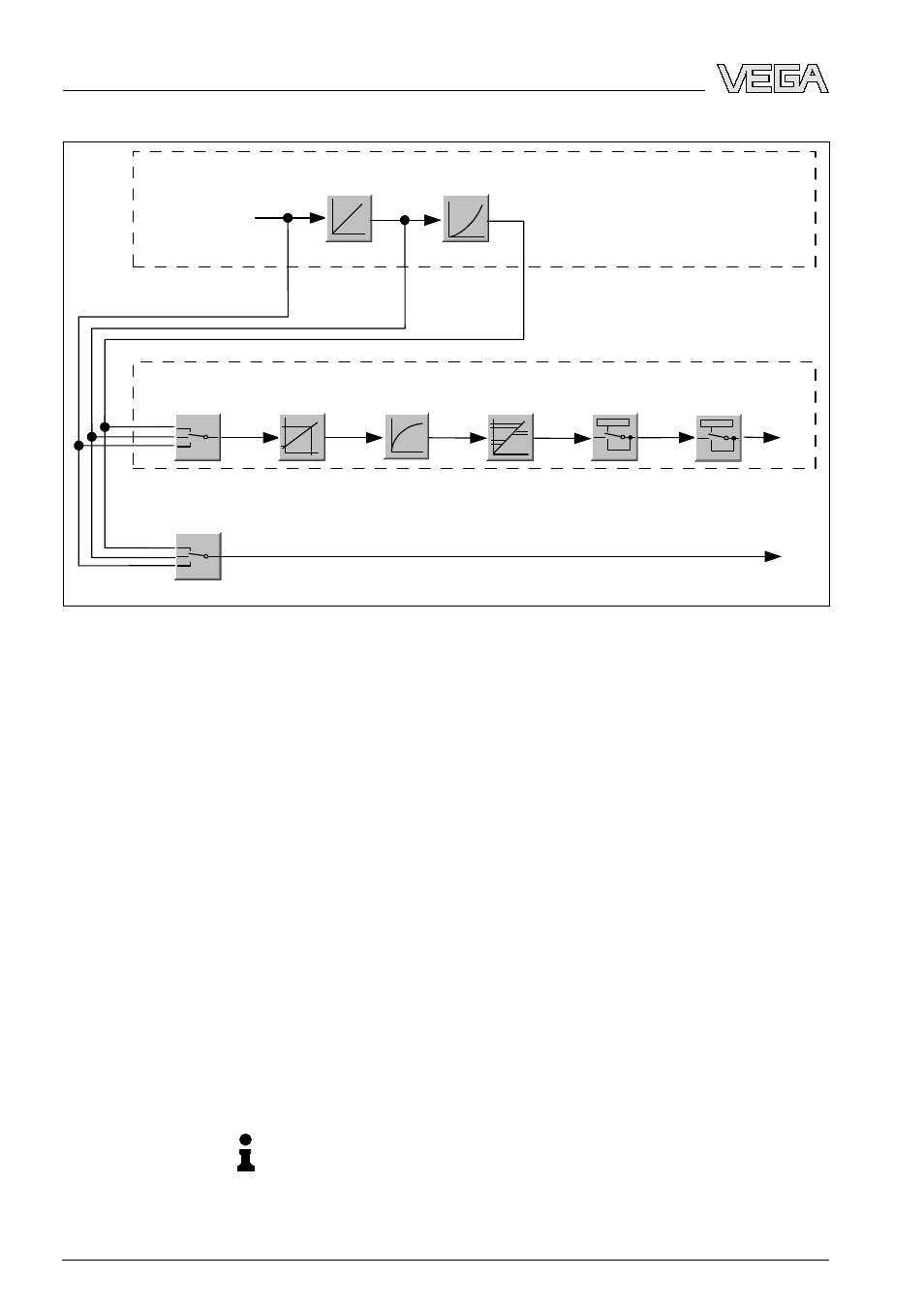

Рис. 25: VEGAFLEX 66: Блок-схема со значением AI (PA-OUT) и дополнительным циклическим значением
TB Transducer Block
FB
Function Block
Модули датчиков PA
Для циклической передачи данных VEGAFLEX
66 имеет следующие модули:
l
AI (PA-OUT)
-
Значение PA-OUT функционального блока FB
1 после пересчета
l
Additional Cyclic Value
-
Дополнительное циклическое значение (зависит от источника)
l
Free Place
-
Данный модуль применяется, если какое-либо значение не должно использо-
ваться в блоке данных, передаваемом при циклическом обмене (например,
замещение дополнительного циклического значения)
Активными могут быть максимум три модуля. С помощью ПО для конфигурирова-
ния мастера Profibus посредством этих модулей можно определить структуру
передаваемых циклически блоков данных. Порядок такого определения зависит от
используемого ПО для конфигурирования.
Примечание:
Модули имеют две версии:
