I²C

Display

1

2

5 6 7 8

3

4

1

2

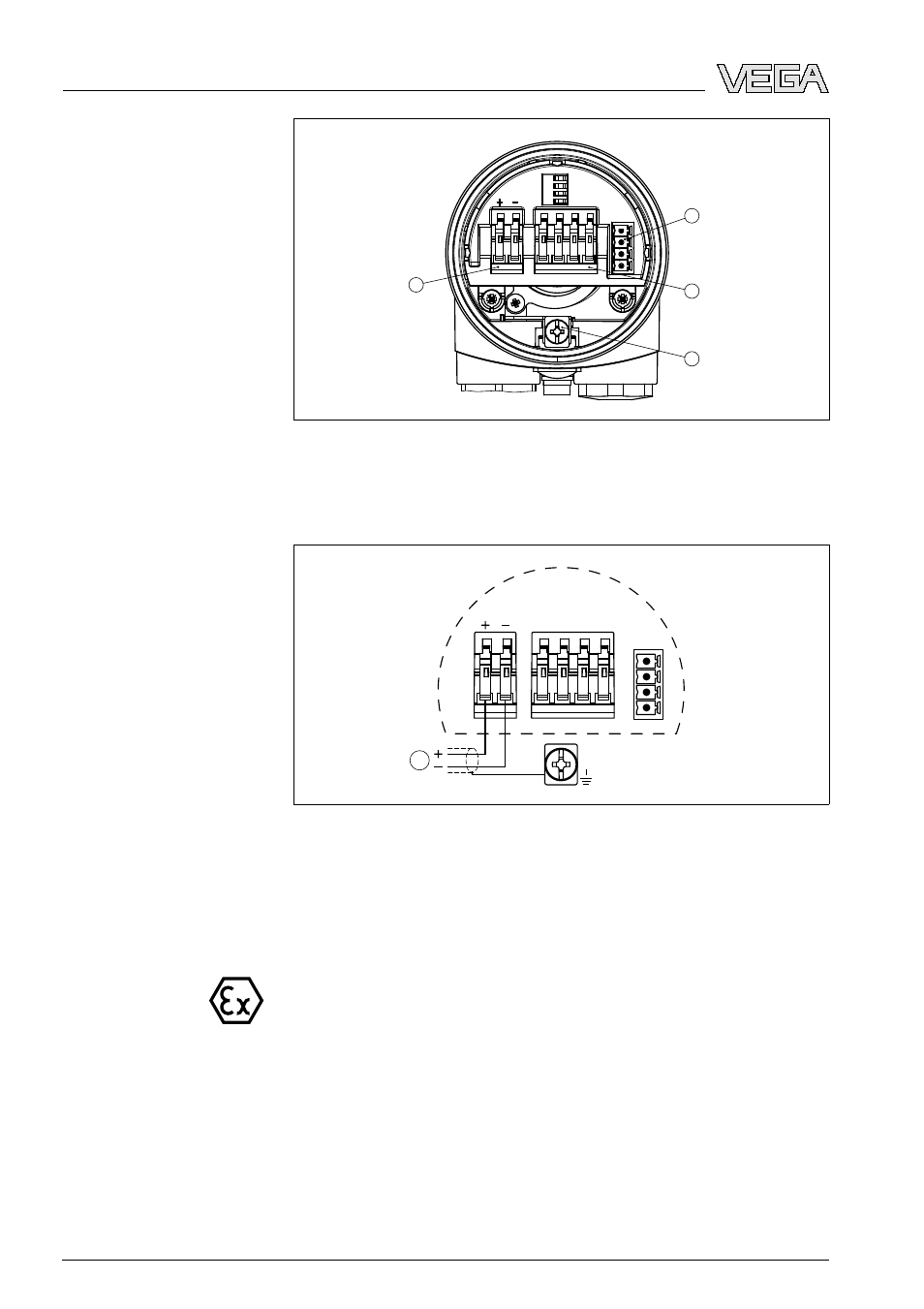

Рис. 9: Отсек электроники и подключения в однокамерном корпусе
1

Разъем для VEGACONNECT (интерфейс I²C)

2

Контакты для подключения индикатора VEGADIS 61

3

Клемма заземления для подключения экрана кабеля

4

Подпружиненные контакты для источника питания

I2C

Display

1

1

2

5

6

7

8

Рис. 10: Схема подключения (однокамерный корпус)
1

Питание/Выход сигнала

5.4 Схема подключения (двухкамерный

корпус)

Рисунки и схемы ниже действительны для приборов без
взрывозащиты, а также для приборов в искробезопасном
исполнении (Ex ia).

Отсек электроники и
подключения

Схема подключения

24

VEGAFLEX

66 • Profibus PA

5 Подключение к источнику питания

32764

-RU

-080815
