19
5 Подключение к источнику питания
VEGACAL 67 • Profibus PA
31759-R
U-131015
I²C
Display
1 2
5 6 7 8
3
4
1
2

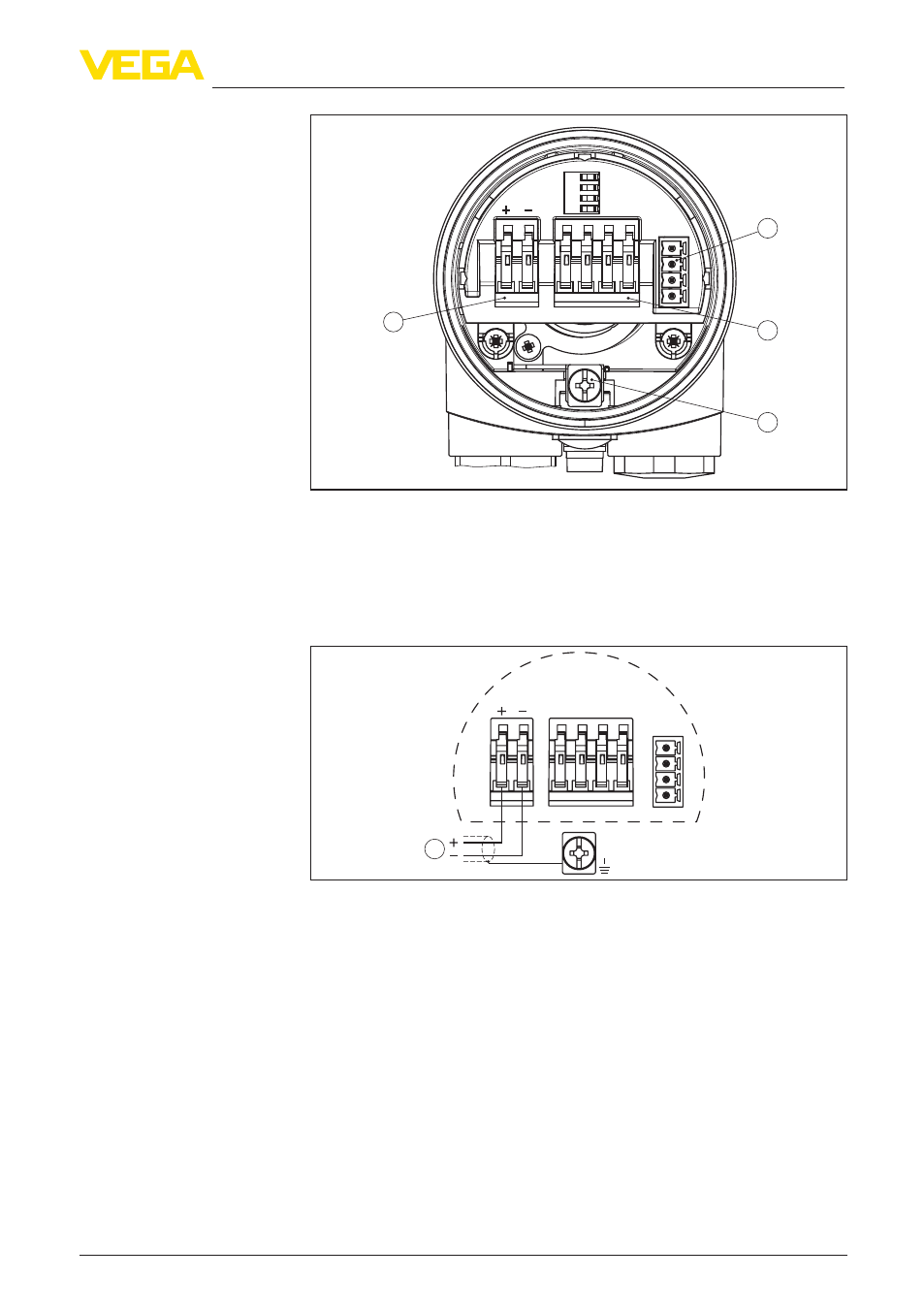

Рис. 8: Отсек электроники и подключения (однокамерный корпус)
1 Разъем для VEGACONNECT (интерфейс I²C)
2 Пружинные контакты для подключения выносного индикатора
VEGADIS 61
3 Клемма заземления для подключения экрана кабеля
4 Пружинные контакты для источника питания
I2C
Display
1
1
2
5
6
7
8
Рис. 9: Схема подключения (однокамерный корпус)
1 Питание, выход сигнала
Отсек электроники и
подключения
Схема подключения
