5 Подключение к источнику питания
VEGACAL 67 • Profibus PA
31759-R
U-131015
11. Туго затянуть гайку кабельного ввода. Уплотнительное
кольцо должно полностью облегать кабель.
12. Завинтить крышку корпуса.
Электрическое подключение выполнено.
5.3 Схема подключения (однокамерный
корпус)
5
5
5 5
1 2
4
3

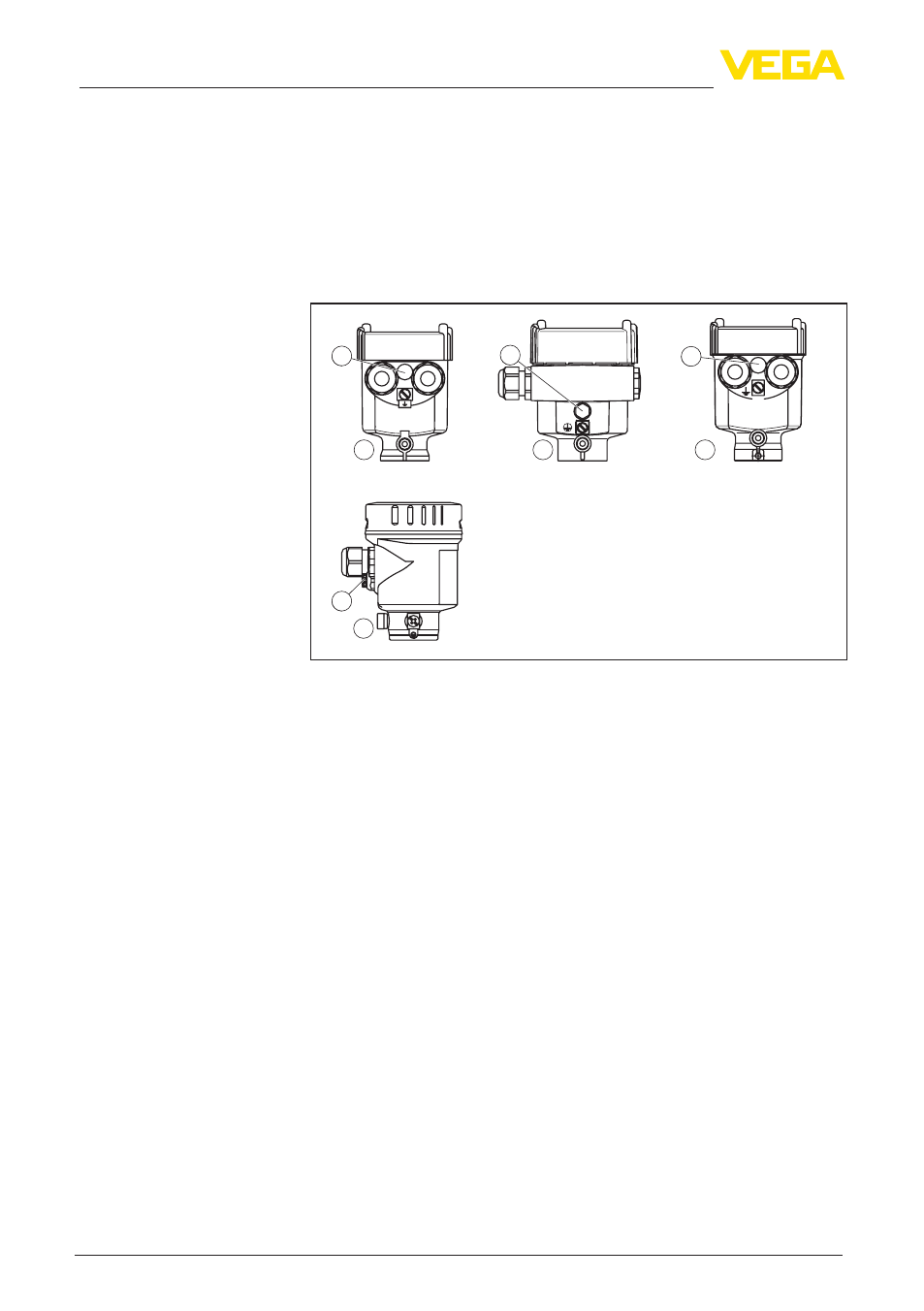

Рис. 7: Однокамерный корпус из различных материалов
1 Пластик
2 Алюминий
3 Нержавеющая сталь, точное литье
4 Нержавеющая сталь, электрополированный
5 Фильтрующий элемент для компенсации давления воздуха (для
корпуса из любого материала). Заглушка (для корпуса из алюминия
или нержавеющей стали) при исполнении IP 66/IP 68, 1 bar
Обзор корпусов
