6
2 Подключение к источнику питания
Штекерный разъем M12x1 • для сигнализаторов уровня
30382-R
U-130322
Контактный штырек Цвет - соединитель-
ная линия
Клемма блока элек-
троники
Pin 2
Белый
2
Pin 3
Голубой
3
Pin 4
Черный
4
Pin 5
4
5
1
2
3

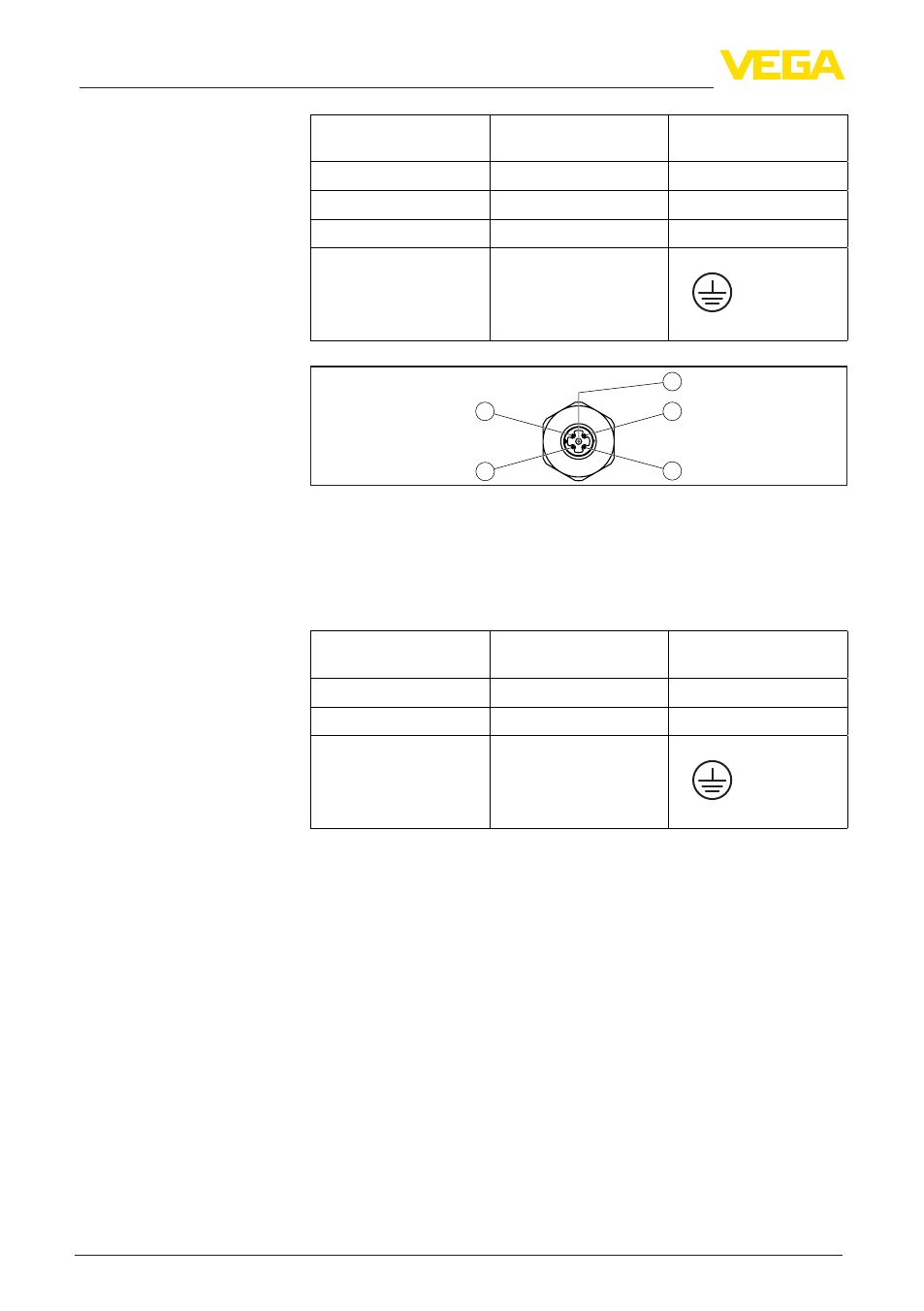

Рис. 6: Вид штекерного разъема (штекер M12 x 1- 5-контактный)
1 + (Pin 1)
2 не используется (Pin 2)
3 - (Pin 3)
4 не используется (Pin 4)
5 экран (Pin 5)
Контактный штырек Цвет - соединитель-
ная линия
Клемма блока элек-
троники
Pin 1
Коричневый
1
Pin 3
Голубой
2
Pin 5
Двухпроводный выход,
выход NAMUR
