2 Подключение к источнику питания
Штекерный разъем M12x1 • для сигнализаторов уровня
30382-R
U-130322
2 Подключение к источнику питания
2.1 Общее
На схеме подключения показана разводка контактов на
переключающие выходы. В таблице описано подключение
отдельных штырьковых контактов к клеммам блока электроники
датчика.
2.2 Схема соединения - штекер M12 x 1,
4-полюсный
4
1
2
3

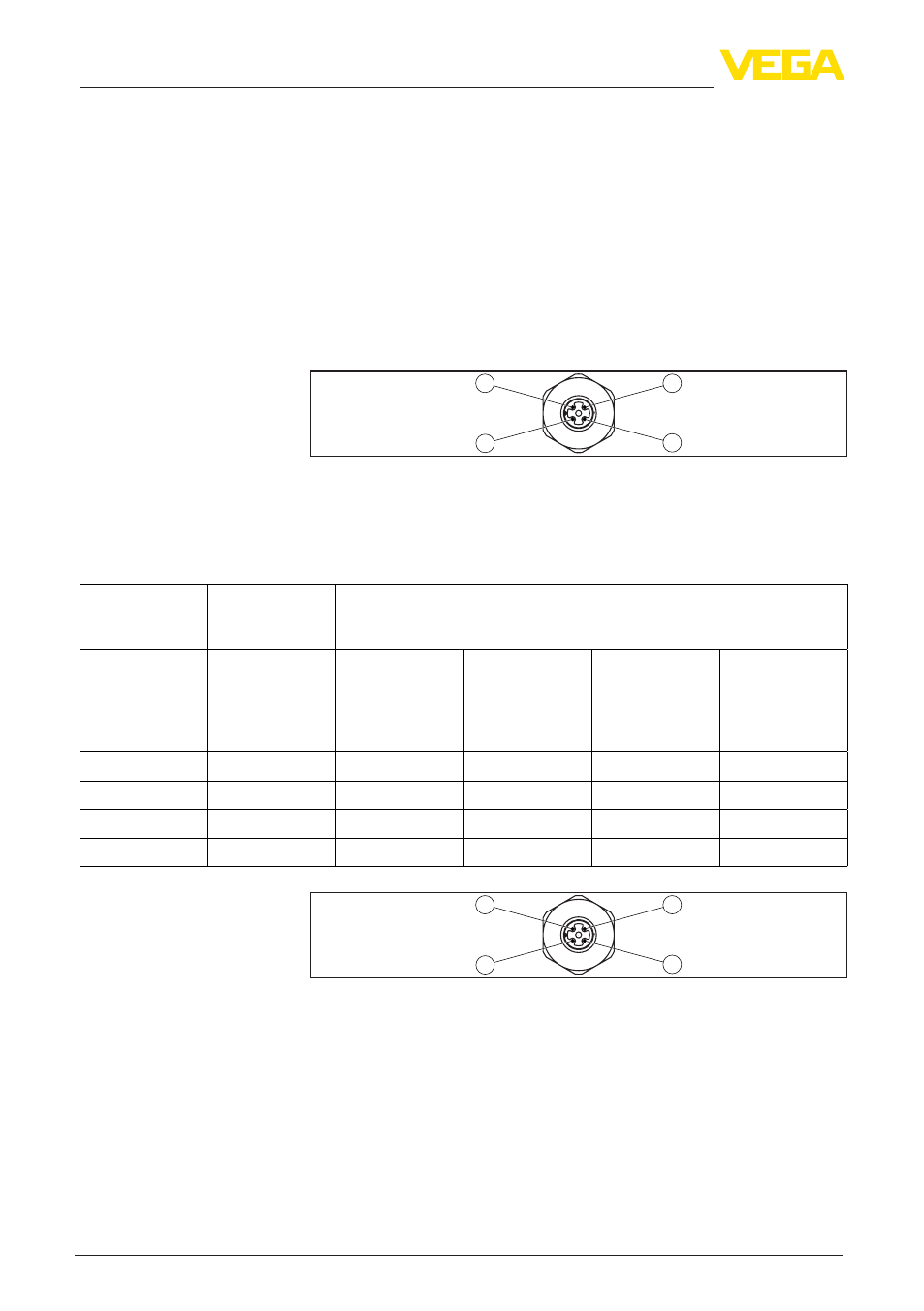

Рис. 1: Вид штекерного разъема (штекер M12 x 1- 4-контактный)
1 + (Pin 1)
2 Транзисторный выход (Pin 2)
3 Транзисторный выход (Pin 3)
4 - (Pin 4)
Контактный
штырек
Цвет - сое-
динительная
линия
Клемма - блок электроники
VEGACAP,
VEGAWAVE,
VEGAVIB,
VEGASWING 61
63, VEGAKON
VEGASWING 66 VEGAMIP R61,
R62
VEGAMIP T61
Pin 1
Коричневый
1
1
1
1
Pin 2
Белый
2 (Коллектор)
2 (PNP)
6
-
Pin 3
Голубой
3 (Эмиттер)
3 (NPN)
7
-
Pin 4
Черный
4
4
2
2
4
1
2
3
Рис. 2: Вид штекерного разъема по EN 50044 (Штекер M12x1-
4-контактный)
1 + (Pin 1)
2 + (Pin 2) - провод не нужен, оставить изолированным
3 - (Pin 3)
4 Транзисторный выход (Pin 4)
Транзисторный выход
Транзисторный выход
по EN 50044
