1
2
3
4

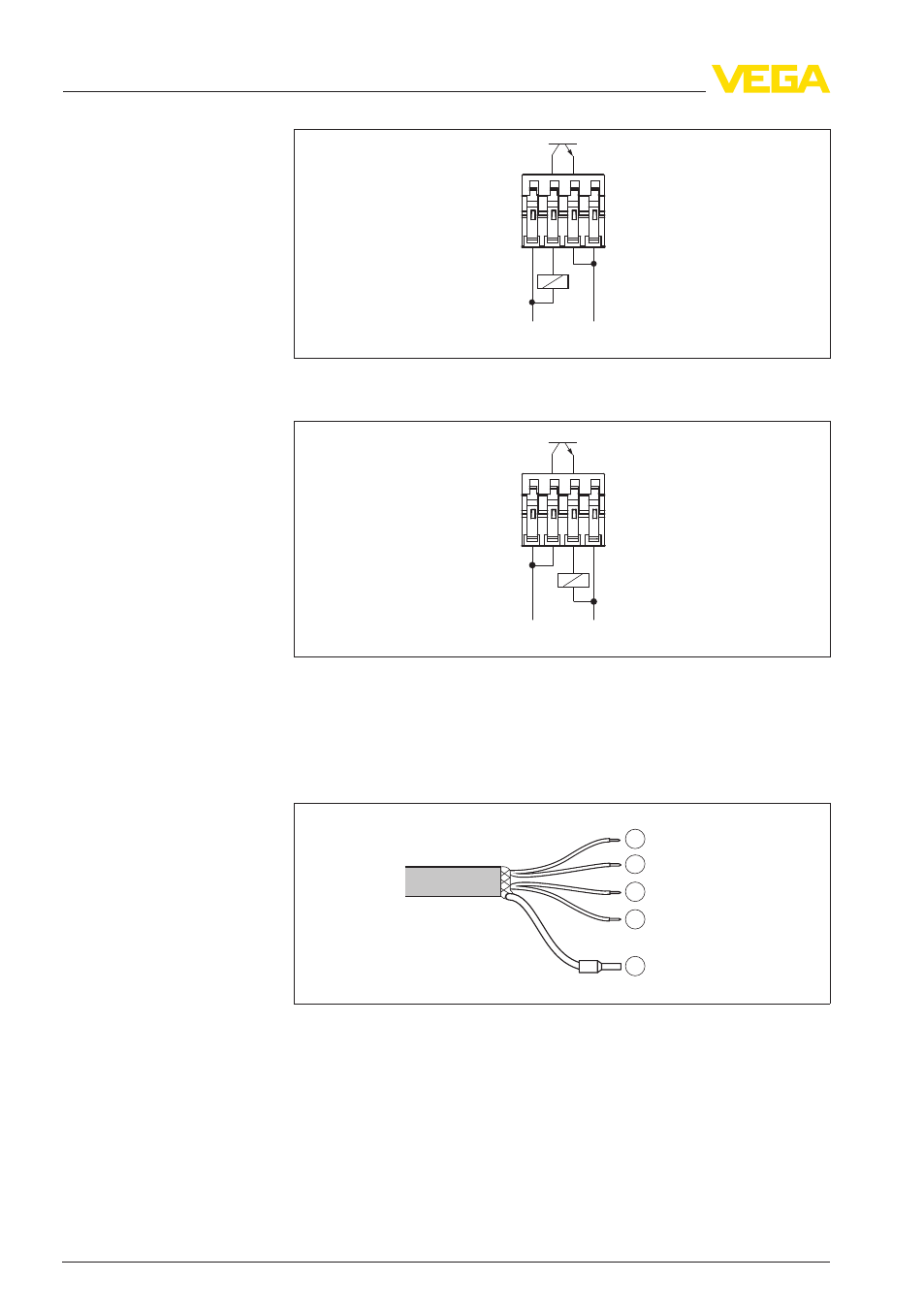

Рис. 11: Состояние NPN
+
-
+
-
1
2
3
4
Рис. 12: Состояние PNP
5
.4
Схема подключения - исполнение IP 66/IP 68
(1 bar)
1
2
3
4
5
Рис. 13: Назначение проводов соединительного кабеля. Номера проводов
соответствуют соединительным клеммам устройства.
1
Коричневый (+): питание
2
Белый
3
Желтый
4
Голубой (-): питание
5
Экранирование
Назначение проводов
соединительного кабе-
ля
