VEGA VEGAWAVE 63 - transistor (NPN-PNP) - Инструкция (Страница 19)

1
4 4 4
2 3

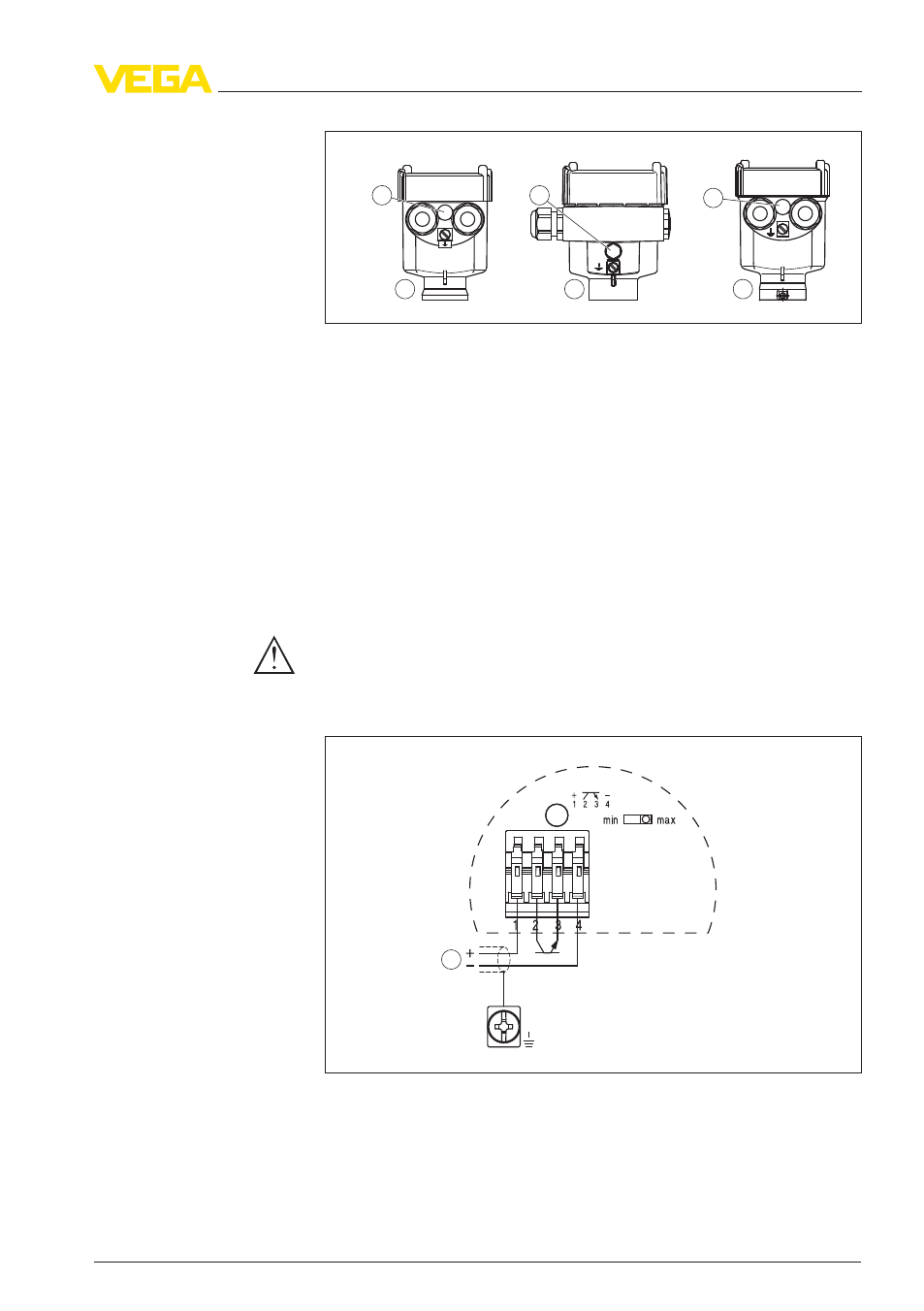

Рис. 9: Однокамерный корпус из различных материалов
1 Пластик (не для EEx d)
2 Алюминий
3 Нержавеющая сталь (не для EEx d)
4 Фильтр для выравнивания давления или заглушка при исполнении
IP 66/IP 68 1 bar (
не для EEx d)
Рекомендуется подключать VEGAWAVE 63 таким образом, чтобы
цепь тока переключения при сигнализации уровня, обрыве цепи
или неисправности была разомкнута (безопасное состояние).
Для управления реле, затворами, магнитными клапанами, све-
товыми и звуковыми сигналами, а также входами контроллера.
Осторожно!
Защиты от неправильной полярности нет. Соблюдать полярность
выходных кабелей.
1
Рис. 10: Схема подключения
Обзор корпусов
Схема подключения
VEGAWAVE 63 • - транзистор (NPN/PNP) 19
5 Подключение к источнику питания
32258
-
RU
-120521
