5 Подключение к источнику питания
PLICSRADIO T62 • Беспроводное передающее устройство (многоканальное)
32624-R
U-130320
7. Снова надеть монтажную планку и затянуть винты.
5.3 Порядок подключения (источник питания)
Выполнить следующее:
1. Отвинтить крышку корпуса.
2. Снять модуль индикации и настройки, если он установлен,
повернув его слегка влево.
3. Ослабив крепежный винт, снять крышку с контактов.
4. Ослабить гайку кабельного ввода.
5. Удалить прибл. 10 см обкладки кабеля, концы проводов
зачистить прибл. на 1 см.
6. Вставить кабель в датчик через кабельный ввод.
7. Открыть контакты, приподняв рычажки отверткой (см. рис.
ниже).
8. Провода вставить в открытые контакты в соответствии со
схемой подключения.

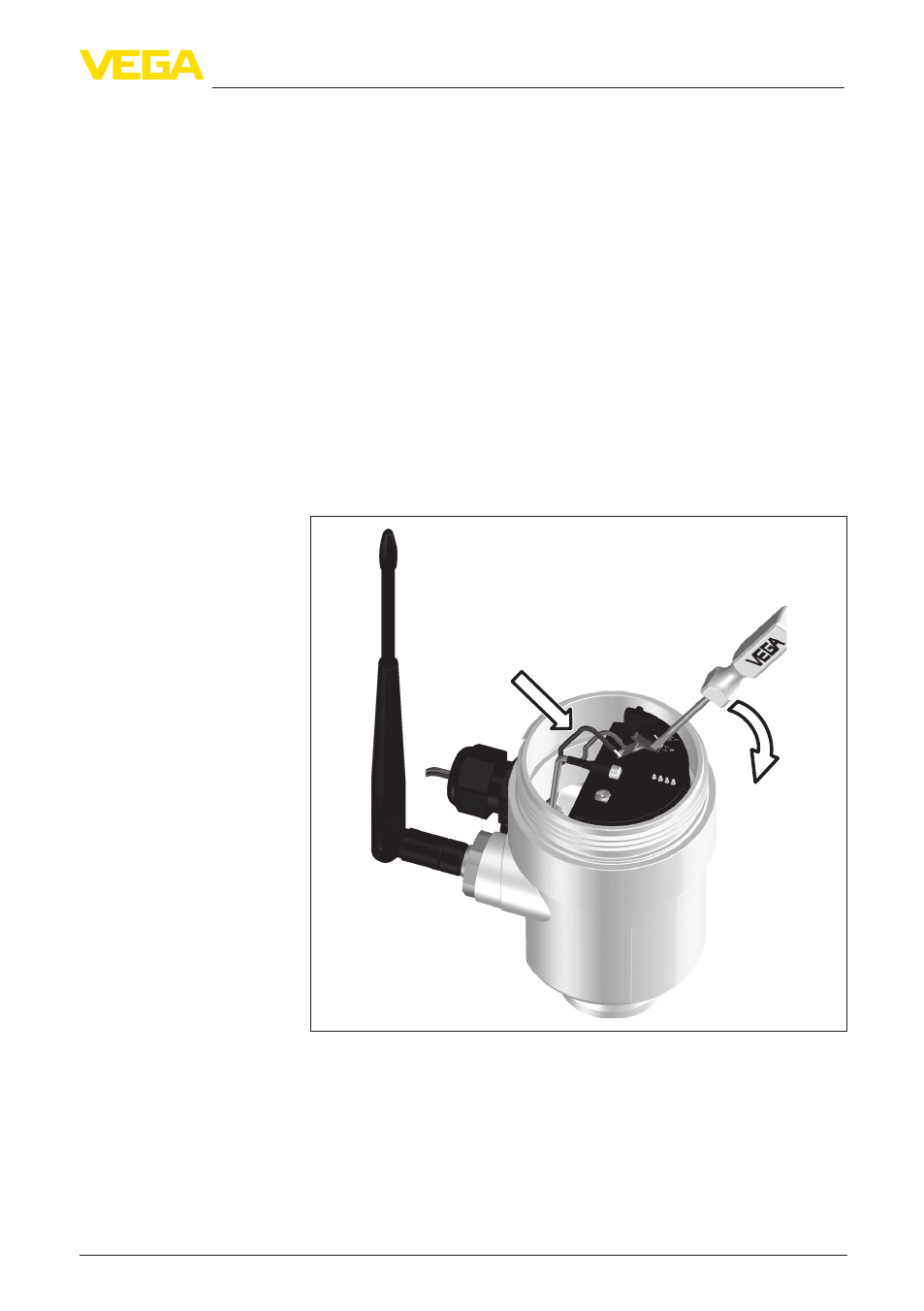

Рис. 8: Шаги 6 и 7 (подключение к источнику питания)
9. Закрыть контакты, нажав на рычажки, при этом должен быть
слышен щелчок пружины контакта.
10. Слегка потянув за провода, проверить надежность их
закрепления в контактах.
11. Туго затянуть гайку кабельного ввода. Уплотнительное
кольцо должно полностью облегать кабель.
