5 Подключение к источнику питания
PLICSRADIO T62 • Беспроводное передающее устройство (многоканальное)
32624-R
U-130320
программным обеспечением PACTware и интерфейсный адаптер
VEGACONNECT 4.
Выполнить следующее:
1. Торцовым шестигранным ключом ослабить четыре винта на
цоколе корпуса.
2. Снять монтажную планку с цоколя корпуса.
3
2
1

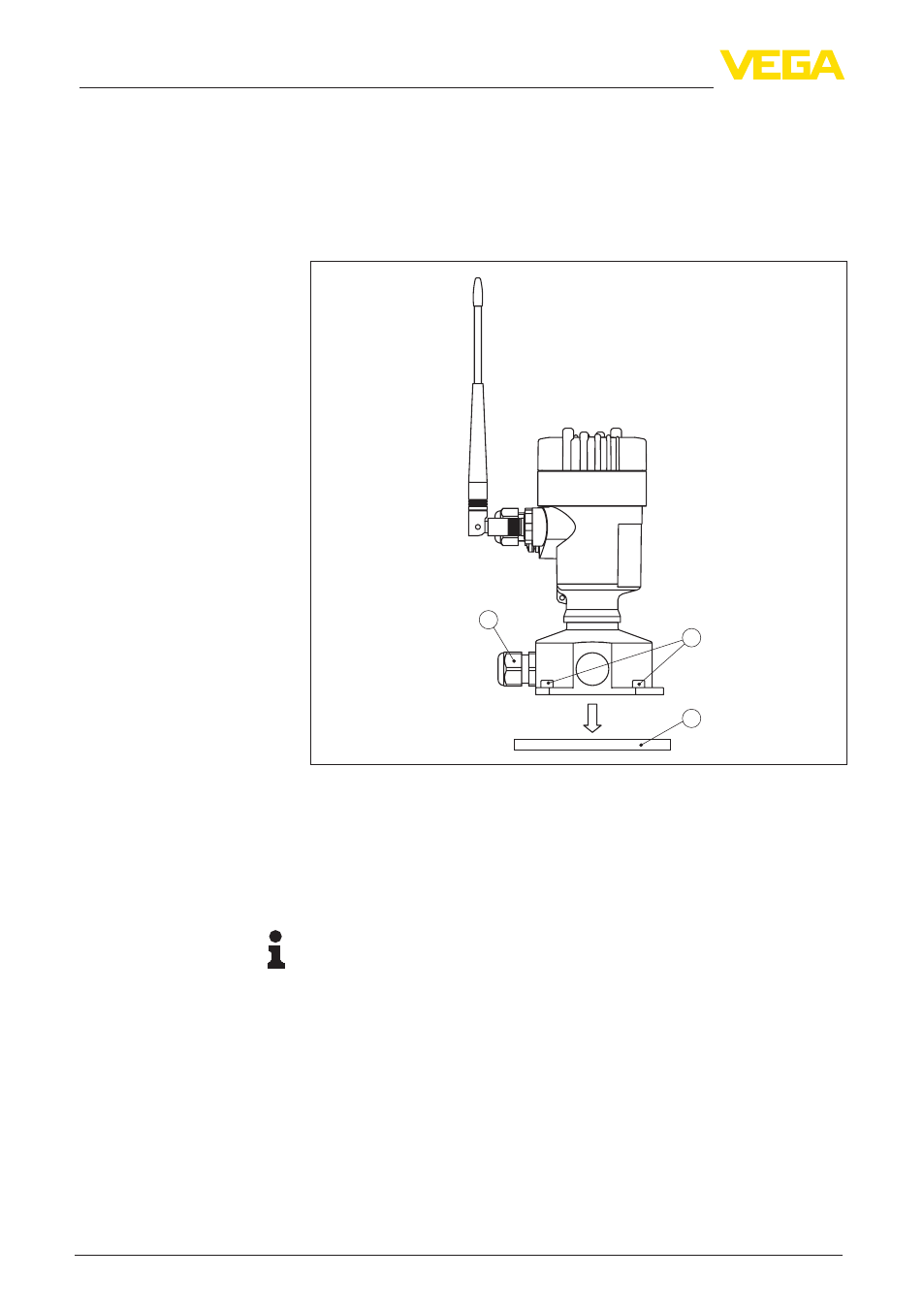

Рис. 7: Снятие монтажной планки с цоколя корпуса
1 Винты с внутренним шестигранником
2 Планка для монтажа на стене
3 Кабельный ввод
3. Соединительный кабель вставить в кабельный ввод на
цоколе корпуса.
Рекомендация:
При введении кабеля следует учитывать, что после подключения
корпус должен быть снова повернут на 180°. Это необходимо
для того, чтобы корпус можно было привернуть к монтажной
пластине и установить устройство на окончательном месте
монтажа.
4. Провода подключить согласно "Схеме подключения".
Учитывать полярность.
5. Экран подключить к внутренней клемме заземления, а
внешнюю клемму заземления сверху на корпусе соединить с
выравниванием потенциалов.
6. Туго затянуть гайку кабельного ввода. Уплотнительное
кольцо должно полностью облегать кабель.
