6 Пуск в эксплуатацию
6.1 Общие сведения
Цифры в скобках соответствуют обозначениями на
следующих далее рисунках.
На блоке электроники находятся следующие индикаторы
и переключатели:
l
Переключатель режимов работы - min/max (1)
l
Кнопка моделирования (3)
l
Индикатор состояния (4)
6.2 Элементы настройки
Simulation
NAMUR IEC 60947-5-6
VB60N
3
4
5
1
2

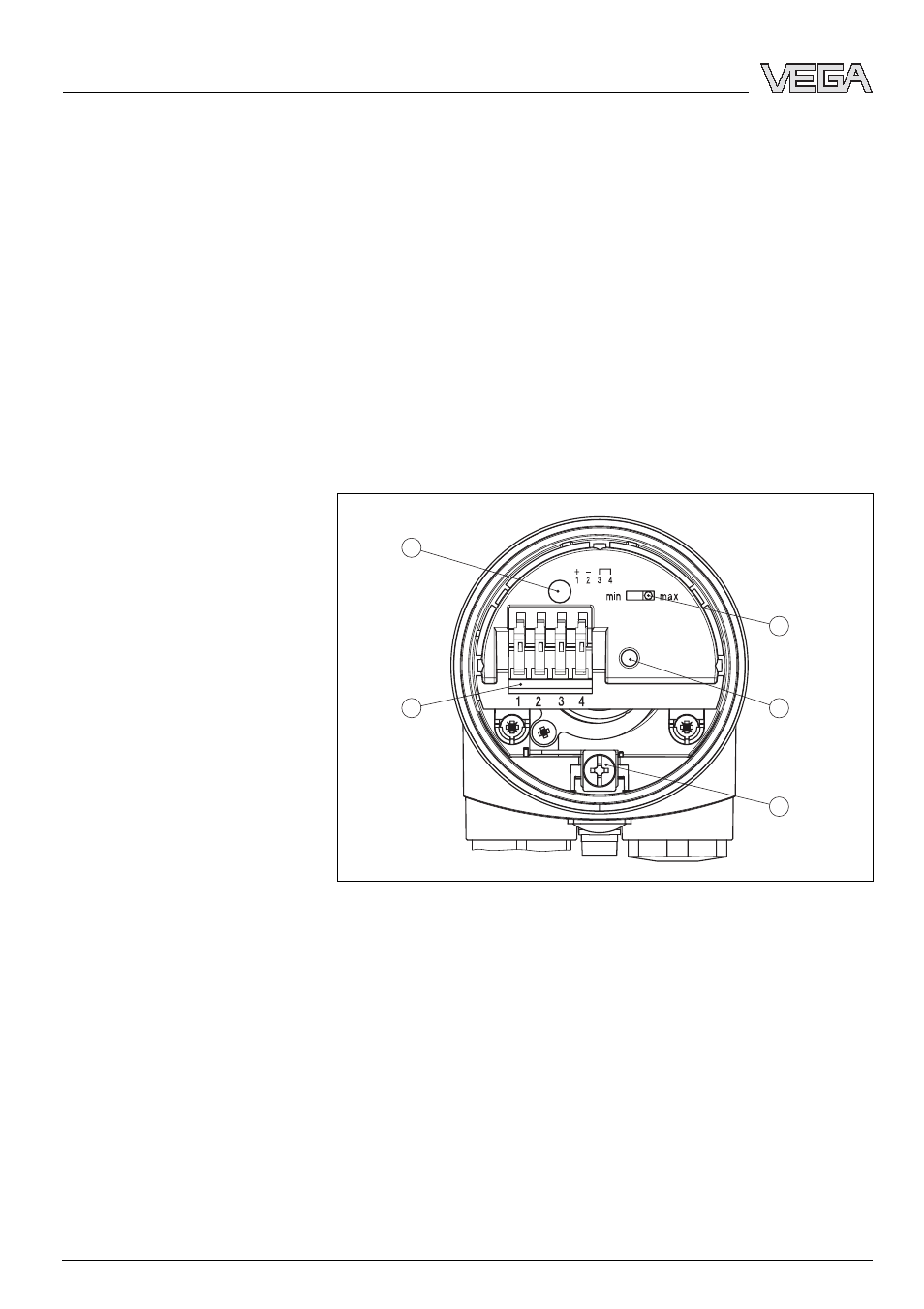

Рис. 10: Блок электроники VB60N - выход NAMUR
1
DIL-переключатель для обращения характеристики
2
Кнопка моделирования
3
Клемма заземления
4
Соединительные клеммы
5
Индикатор состояния
С помощью этого переключателя можно инвертировать
выходную характеристику датчика. Можно выбрать
нисходящую характеристику (установка переключателя
max.) или восходящую характеристику (установка
переключателя min.) и тем самым получить желаемый
токовый выход.
Режимы работы
Назначение/конфигурация
Обращение характеристики
(1)
