На абразивных продуктах щиток рекомендуется
монтировать, как показано на рис. (b). На вогнутом щитке
образуется нарост продукта, который препятствует
абразивному износу щитка.

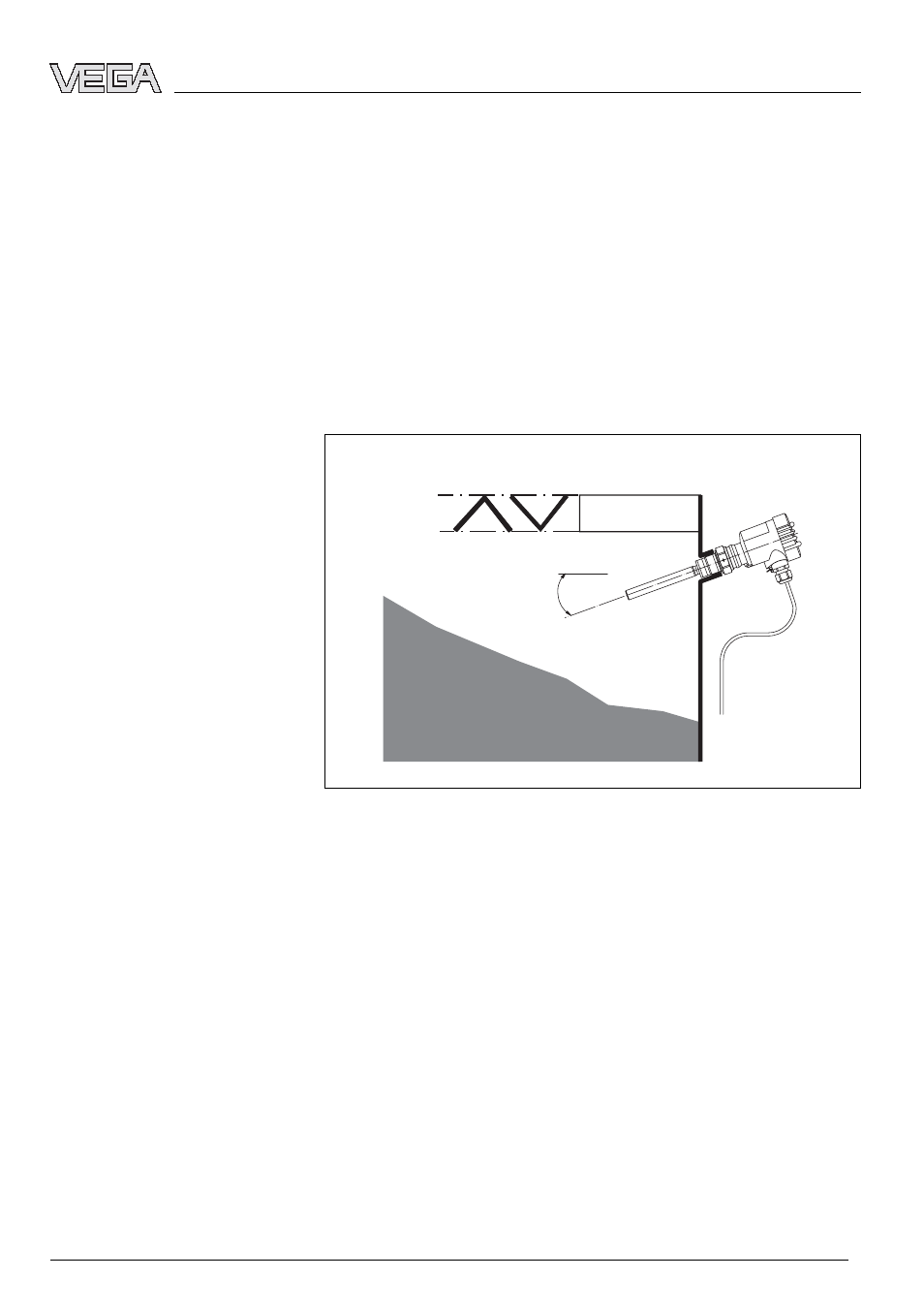

Для достижения наиболее точной точки переключения
VEGAVIB 55 можно монтировать в горизонтальном
положении. Если при этом смещение точки переключения
допускается лишь в пределах одного сантиметра, то
рекомендуется установить VEGAVIB 55 с наклоном
прибл. в 20°, чтобы исключить накопление продукта на
датчике.
20°
a. b.
Рис. 4: Горизонтальный монтаж
a Предохранительный щиток
b Вогнутый предохранительный щиток для абразивных сыпучих
продуктов
Для предупреждения ошибок сигнализации VEGAVIB 55
следует монтировать в таком месте на емкости, где
VEGAVIB 55 не будет попадать в поток продукта, т.е. не в
зоне действия заливных отверстий, мешалок и т.п.
Для минимизации сопротивления, оказываемого
вибрирующей вилкой VEGAVIB 55 течению продукта,
плоскости вилки должны располагаться параллельно
направлению течения продукта.
Горизонтальный монтаж
Втекающий продукт
Течение продукта
