5 Подключение к источнику питания
Устройства защиты от перенапряжений • B63-48, B63-32
33012-R
U-130320
5.3 Схема подключения
I²C
Display
1
1 2
5 6 7 8

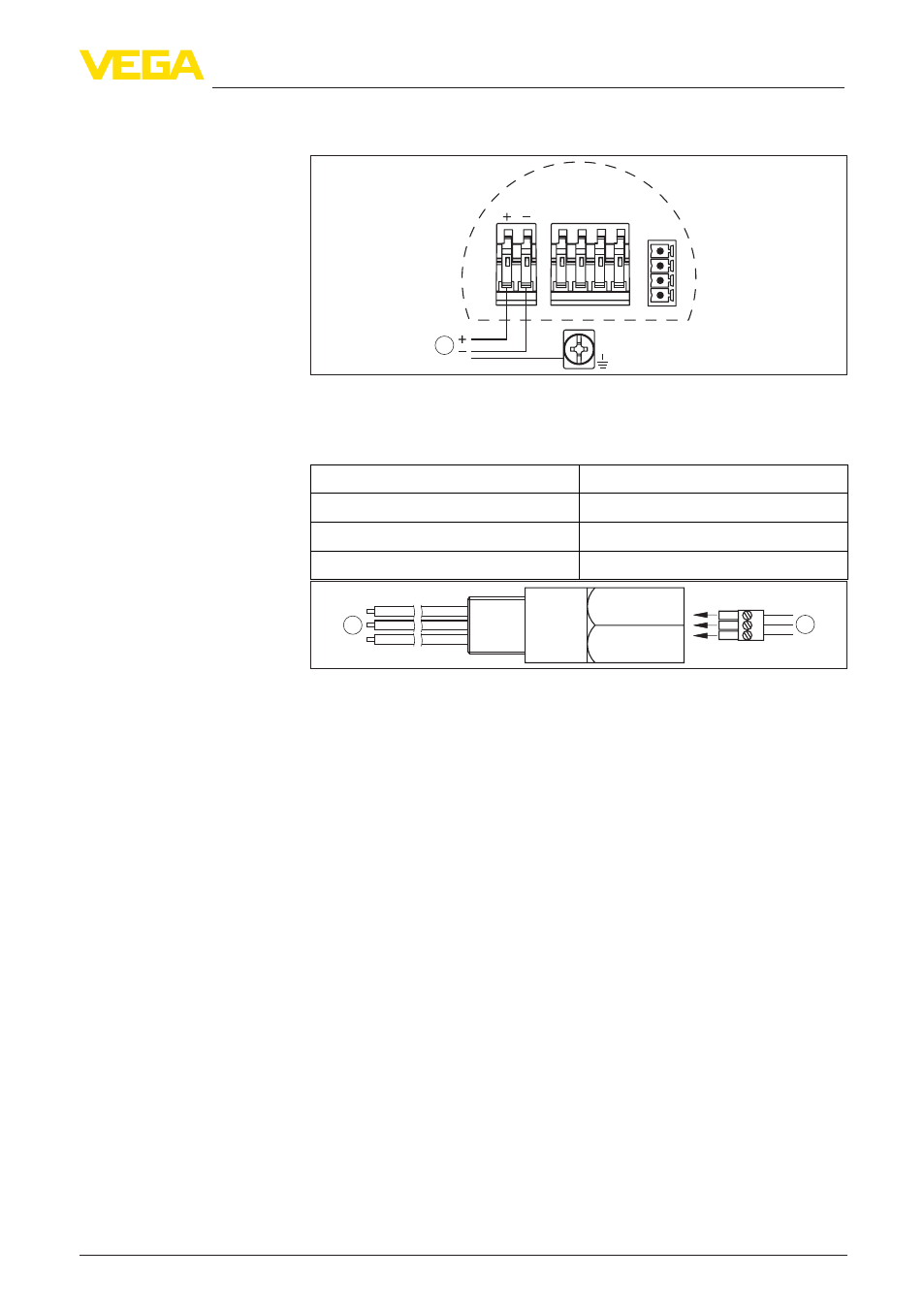

Рис. 3: Схема подключения со стороны датчика (однокамерный корпус)
1 Соединительные провода B63-48, B63-32 (назначение провод см.
табл.)
Клеммы датчика
Цвет проводов/полярность
1
красный (+)
2
черный (-)
Клемма заземления
Зеленый/желтый
1
2
-
G
+
Рис. 4: Схема подключения со стороны B63-48, B63-32
1 К датчику
2 Токовая цепь сигнала
Схема подключения
