Инструкция по эксплуатации VEGA B63-32
Страница 10
10
5 Подключение к источнику питания
Устройства защиты от перенапряжений • B63-48, B63-32
33012-R
U-130320
8. Зеленый/желтый провода подключить к внутренней
клемме заземления в корпусе датчика, внешнюю клемму
заземления соединить с уравнителем потенциалов.
9. С помощью острогубцев вытащить клеммный блок изнутри
B63-48, B63-32.
10. Сигнальные провода и экран провести через кабельный
ввод и подключить к клеммам согласно гл. "Схема
подключения".
11. Проверить надежность соединения всех проводов, особенно
заземления.
12. С помощью острогубцев снова вставить клеммный блок.
Правильное положение блока обеспечивается за счет
механического кодирования.
13. Кабельный ввод ввернуть в резьбу B63-48, B63-32, туго
затянуть накидную гайку. Уплотнительное кольцо должно
полностью облегать кабель.
I²C
Display
1 2
5 6 7 8

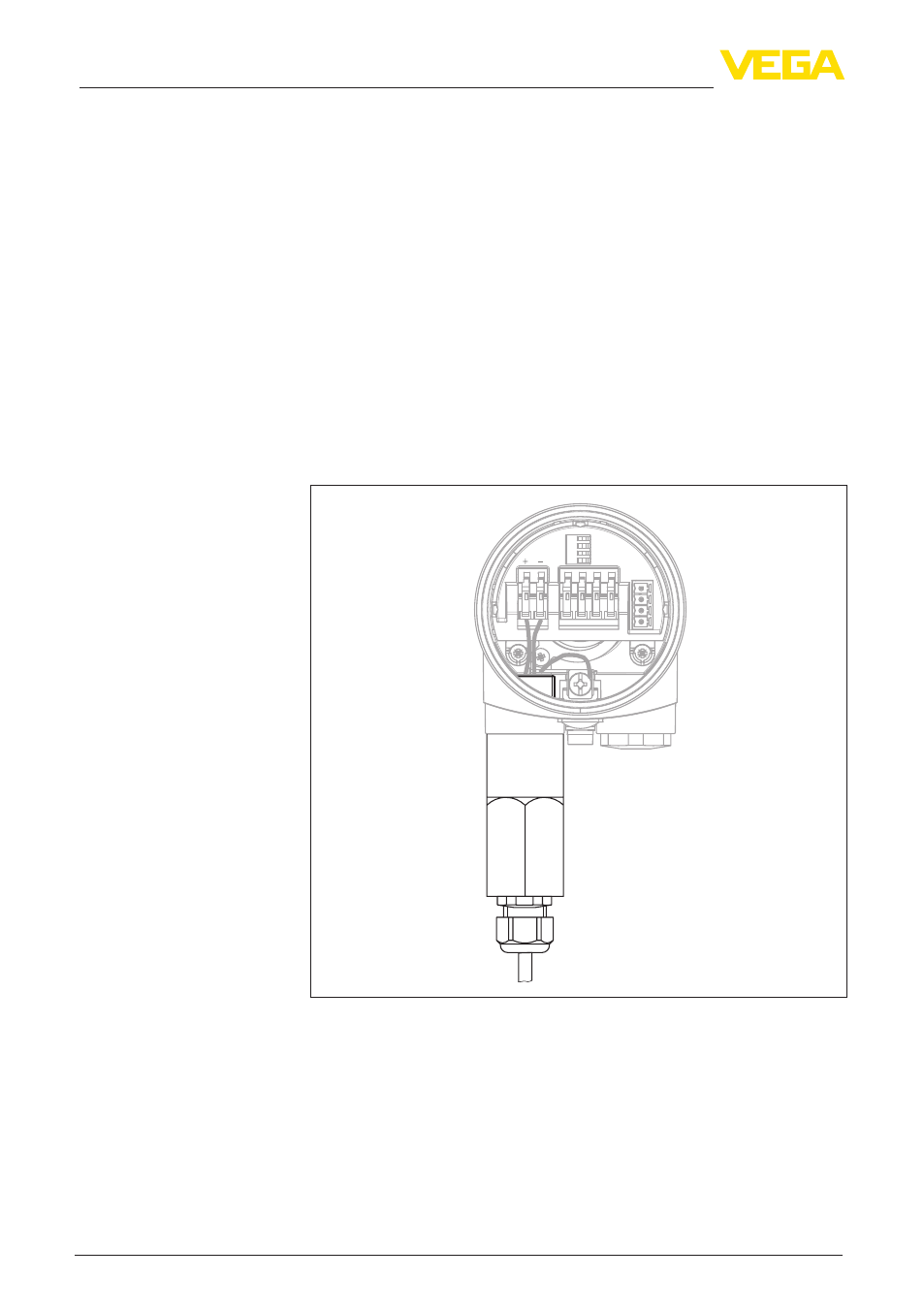

Рис. 2: Защита от перенапряжений B63-48, B63-32 после монтажа и
подключения
14. Завинтить крышку корпуса.
Электрическое подключение выполнено.
