3 Описание изделия
PLICSRADIO R61 • Беспроводное принимающее устройство (одноканальное)
32625-R
U-130320
запасов и своевременного заказа прямых поставок, а также
дистанционного опроса.
1
2 3
4
5

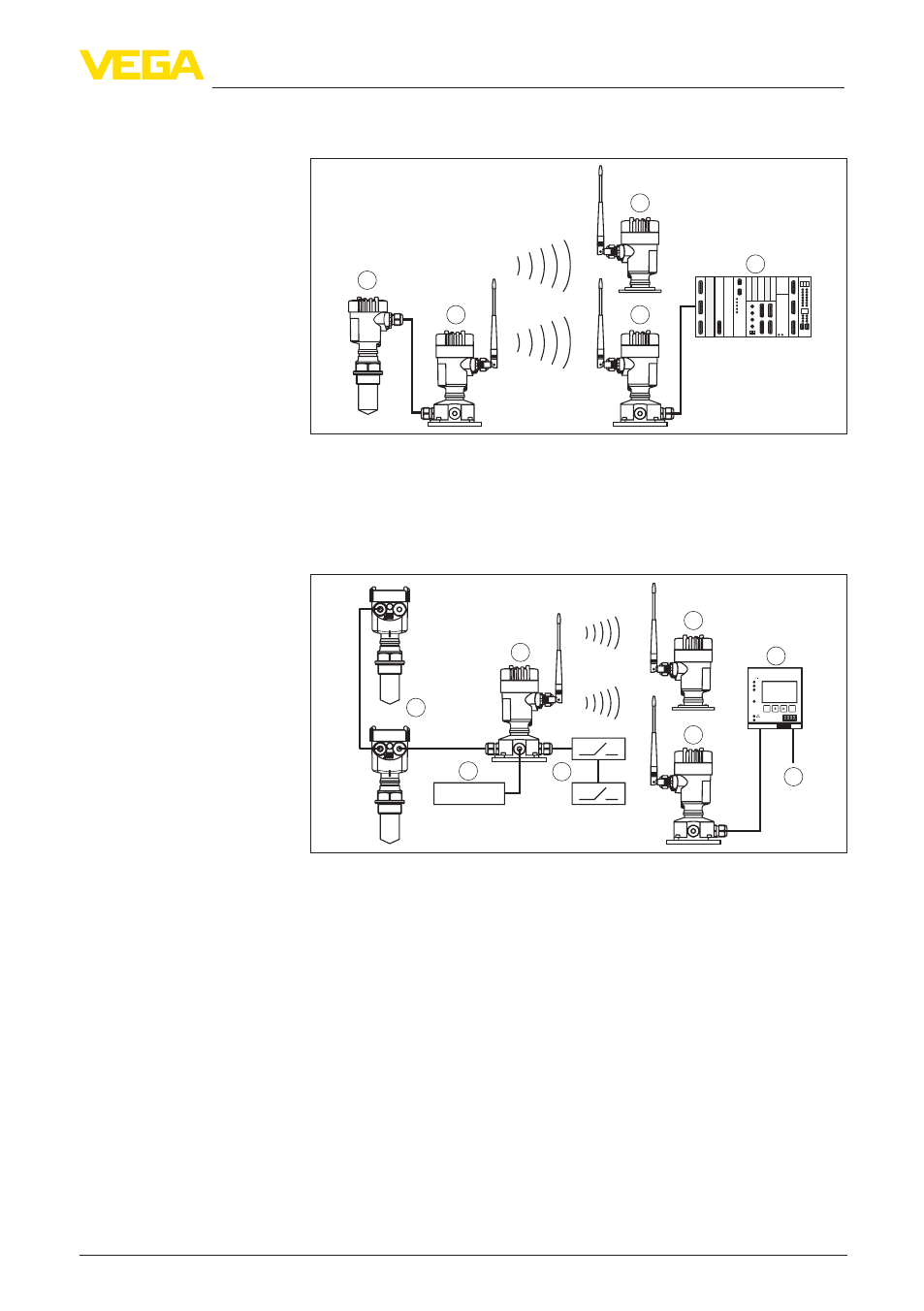

Рис. 2: Пример одноканального применения PLICSRADIO
1 Датчик HART
2 Передающее устройство PLICSRADIO T61
3 Принимающее устройство PLICSRADIO R61
4 Устройство индикации PLICSRADIO D61
5 Формирование сигнала, например ПЛК или индикатор
4... 20 mA
Ser. No. 12345678
on
OK ESC
COM
PLICSRADIO C62
3
2
1
4
2 3
5
8
6
7
1
Рис. 3: Пример многоканального применения PLICSRADIO
1 2 x датчики HART
2 Устройство 4 … 20 mA
3 2 x переключающие устройства
4 Передающее устройство PLICSRADIO T62
5 Принимающее устройство PLICSRADIO R62
6 Устройство формирования сигнала PLICSRADIO C62
7 Выходы (3 x 4 … 20 mA, 3 x реле, RS232/Ethernet)
8 Устройство индикации PLICSRADIO D61
Находящееся в пределах дальности беспроводной связи
устройство PLICSRADIO R61 может принимать измеренные
значения от датчика, подключенного к передающему устройству
PLICSRADIO T61/T62. Измеренные значения далее выдаются
через встроенный выход 4 … 20 mA и дополнительно могут
отображаться на дисплее модуля индикации и настройки
PLICSCOM, если он установлен.
