12
4 Монтаж
PLICSRADIO R61 • Беспроводное принимающее устройство (одноканальное)
32625-R
U-130320
4 Монтаж
4.1 Общие указания
В стандартном исполнении PLICSRADIO R61 предназначен для
настенного монтажа. Возможен также монтаж с адаптерами
для монтажа на несущей рейке (несущая рейка 35 x 7,5 по DIN
EN 50022/60715) и для монтажа на трубе.
Монтажное положение прибора должно быть удобным для
монтажа и подключения, а также доступным для установки
модуля индикации и настройки. Корпус прибора можно
повернуть без инструмента на 330°. Модуль индикации и
настройки также можно установить в одном из четырех
положений со сдвигом на 90°.
Примечание:
Расстояние между антенной и находящимися поблизости
людьми во время работы устройства должно составлять не
менее 20 см. Меньшие расстояния при работающем устройстве
не рекомендуются.
Устройство монтируется на месте применения на такой высоте,
которая обеспечивает минимальные препятствия между
передатчиком и приемником. Прямая зрительная связь дает
оптимальную дальность действия радиосвязи. Радиоволны
распространяются между двумя антеннами в форме эллипса,
эта зона также называется зоной Френеля. Для достижения
максимальной дальности 1000 м (2,4 GHz) или 1600 м
(920 MHz) необходимо отсутствие препятствий в этой зоне. Чем
больше удаление, тем больше диаметр эллипса. При большой
дальности высота передающей и принимающей антенны также
должна быть больше, чтобы обеспечить беспрепятственное
распространение радиоволн в пределах зоны Френеля.
Эти условия показаны на графике, в таблице приведены
ориентировочные значения высоты антенны.
2
1

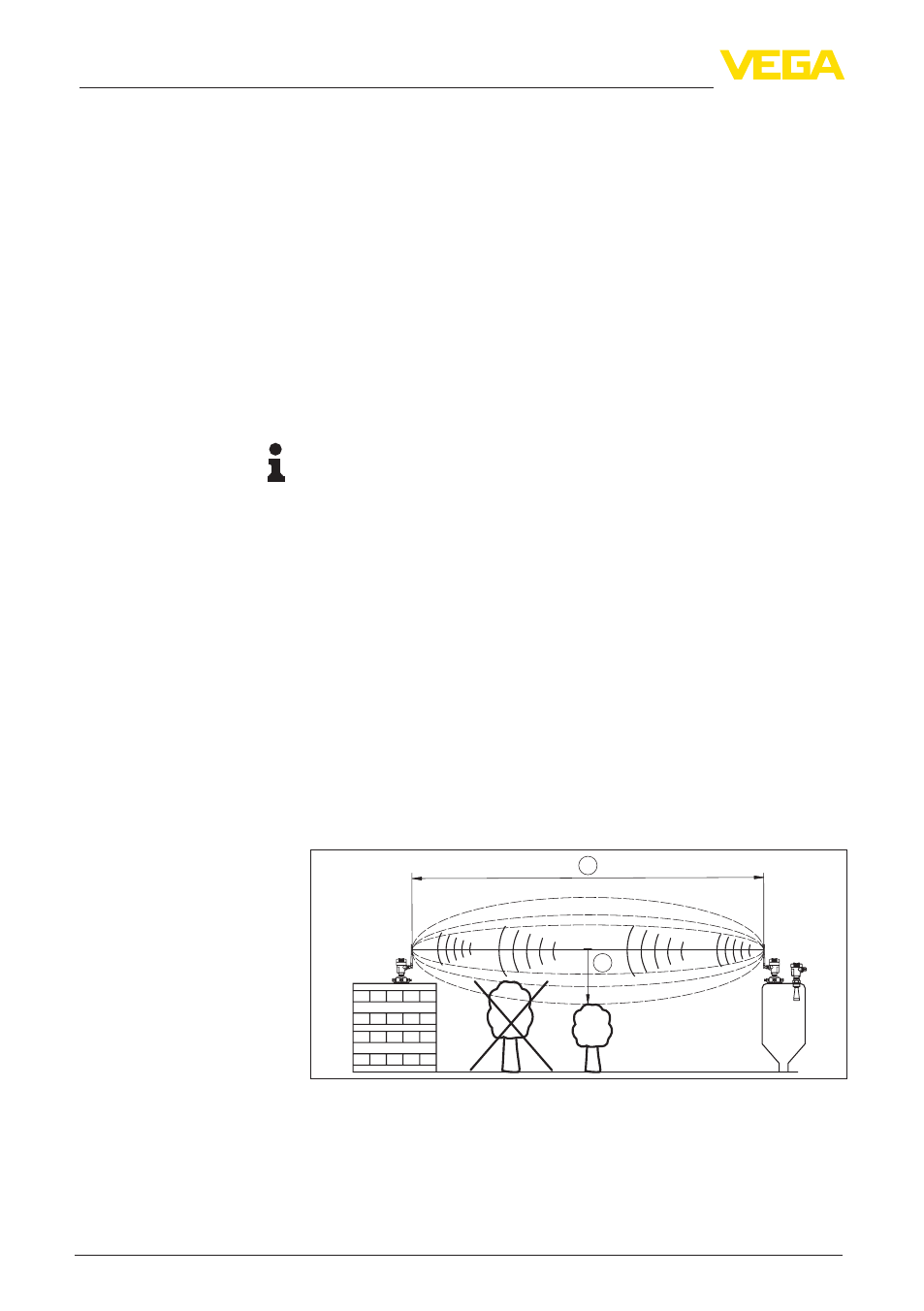

Рис. 4: Распространение радиоволн
1 Расстояние между передатчиком и приемником
2 Радиус зоны Френеля и минимальная высота антенн
Монтажные возмож-
ности
Монтажная позиция
