Разрешающая способность измерения
(
цифровая)
> 1 mm (0.039 in)
Точность измерения (соотв. DIN EN 60770-1)
Эталонные условия процесса по DIN EN 61298-1
-
Температура + 18 … +30 °C (+64 … +86 °F)
-
Относительная влажность 45 … 75 %
-
Давление воздуха + 860 … +1060 mbar/+86 … +106 kPa
(+12.5 … +15.4 psig)
Эталонные условия монтажа
-
Мин. расстояние до конструкций > 500 mm (19.69 in)
-
Емкость металлический, ø 1 м (3.281 ft), монтаж по
центру, присоединение заподлицо с крышей
сосуда
-
Продукт Вода/масло (значение DK~2,0)
-
Монтаж Конец измерительного зонда не касается дна
емкости
Параметрирование датчика Создана память помех
Погрешность измерения См. диаграммы
В зависимости от условий монтажа могут воз-
никать погрешности, которые устраняются пу-
тем соответствующей настройки или установки
смещения измеренного значения в сервисном
режиме DTM.
L
0
-2 mm (-0.079 ")
2 mm (0.079 ")
-10 mm (0.394 ")
5 mm (0.197 ")
0,15 m (5.906 " )
0,03 m (1.181 " ) 0,05 m
(1.969 ")
1

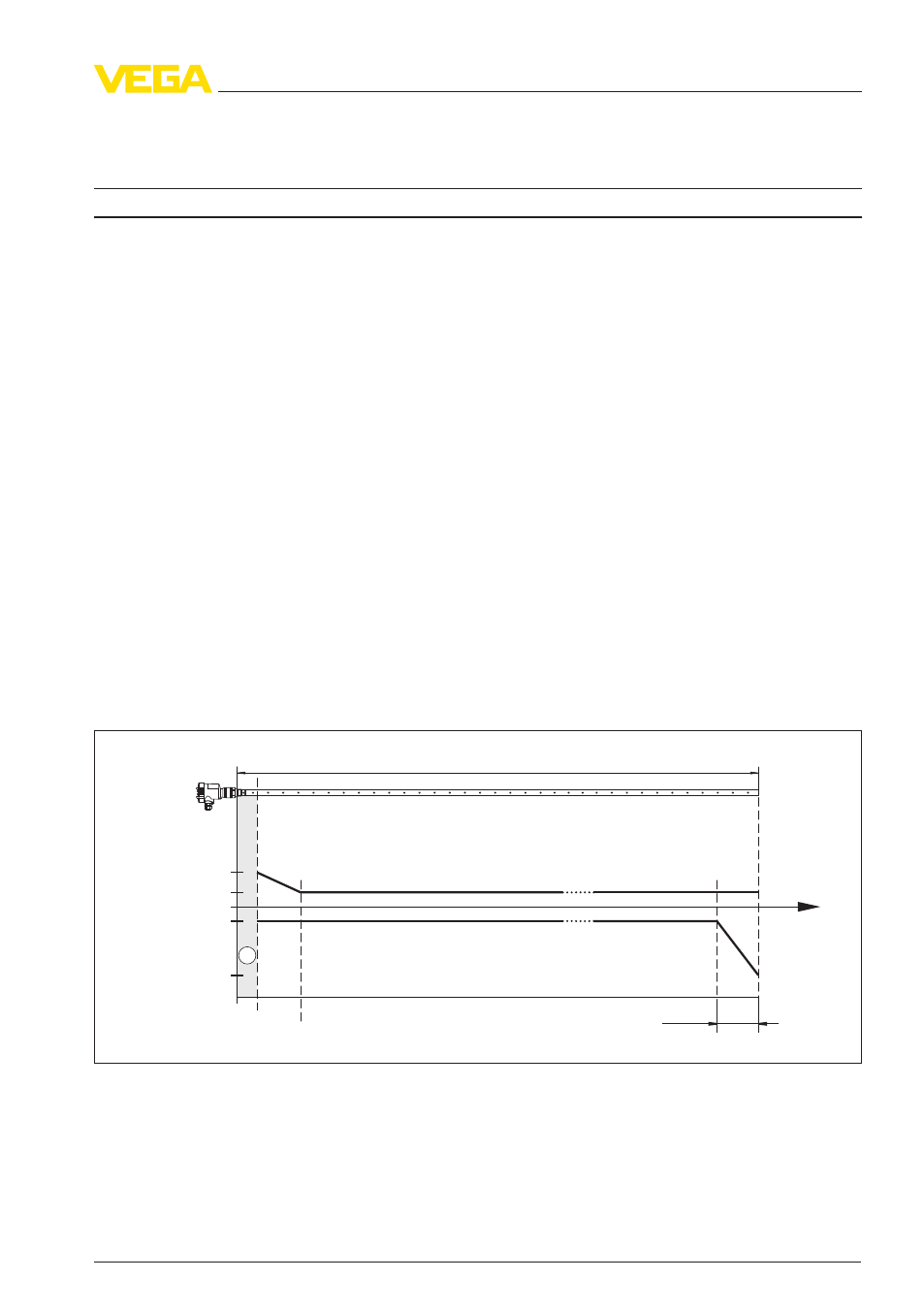

Рис. 17: Погрешность измерения VEGAFLEX 65 в коаксиальном исполнении (продукт - вода)
1 Мертвая зона - в этой зоне измерение невозможно
L Длина измерительного зонда
