5 схема подключения – исполнение ip66/ip68, 1bar – Инструкция по эксплуатации VEGA VEGAFLEX 65 Profibus PA
Страница 19
Advertising
I2C
1
1
2

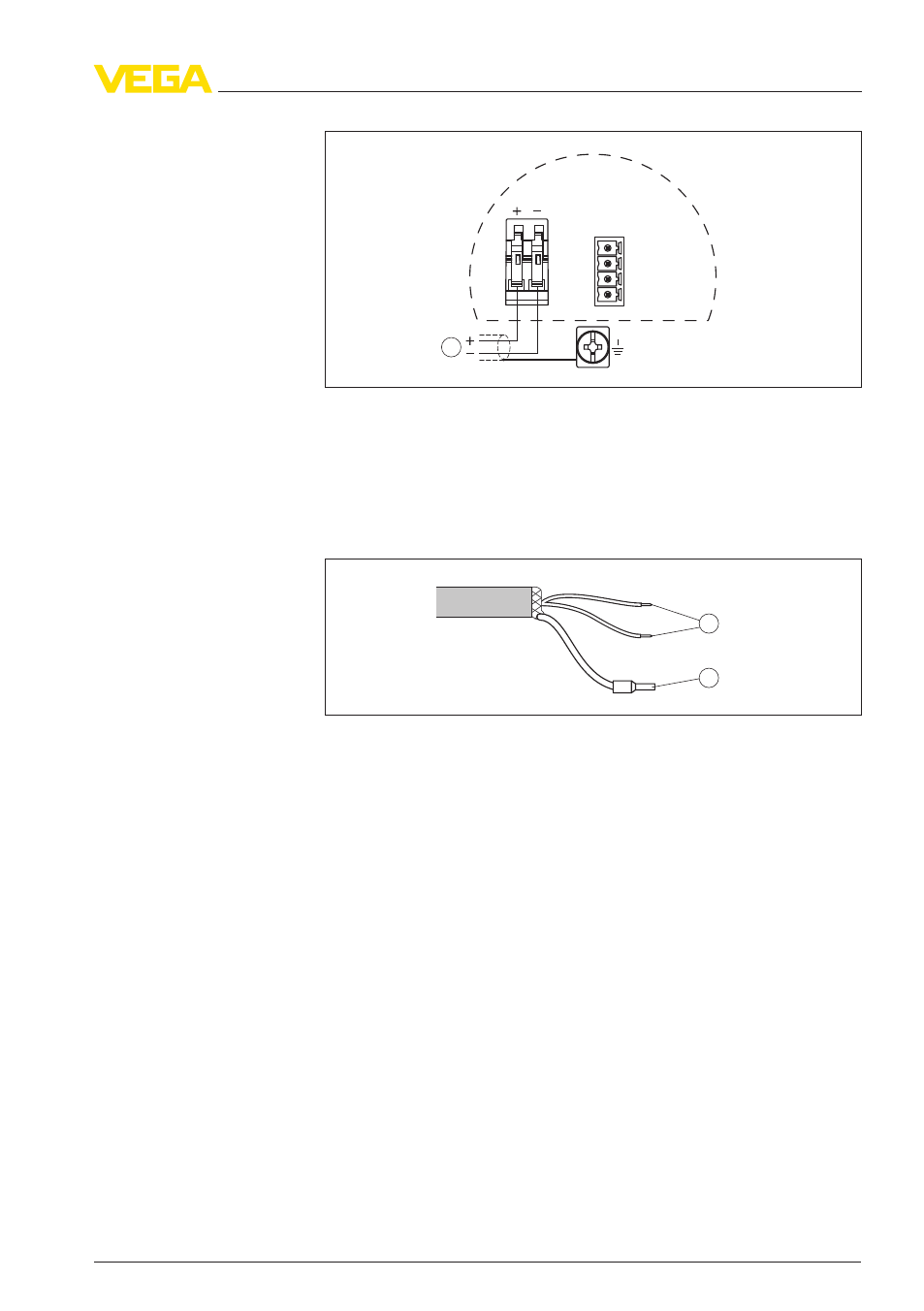

Рис. 10: Схема подключения (двухкамерный корпус)
1
Питание, выход сигнала
5.5 Схема подключения - исполнение IP 66/
IP 68, 1 bar
1
2
Рис. 11: Назначение проводов соединительного кабеля
1
Коричневый (+) и голубой (-): к источнику питания или системе
формирования сигнала
2
Экранирование
Схема подключения
Назначение проводов
соединительного кабе-
ля
VEGAFLEX
65 • Profibus PA
19
5 Подключение к источнику питания
31847
-
RU
-120413
