5
Подключение датчика к выносному
корпусу
5
.1
Подготовка к подключению
См. Руководство по эксплуатации датчика.
5
.2
Порядок подключения
Примечание:
Металлический корпус датчика не открывается.
Электрическое подключение прибора выполняется через
выносной корпус прибора.
1
Конец кабеля ввести в кабельный ввод на цоколе
выносного корпуса прибора.
Рекомендация:
Соединительный кабель следует прокладывать свободно.
Кабель можно отсоединить только от выносного корпуса
прибора, поэтому свободная длина кабеля должна быть
достаточной для демонтажа датчика.
1 2 3 4

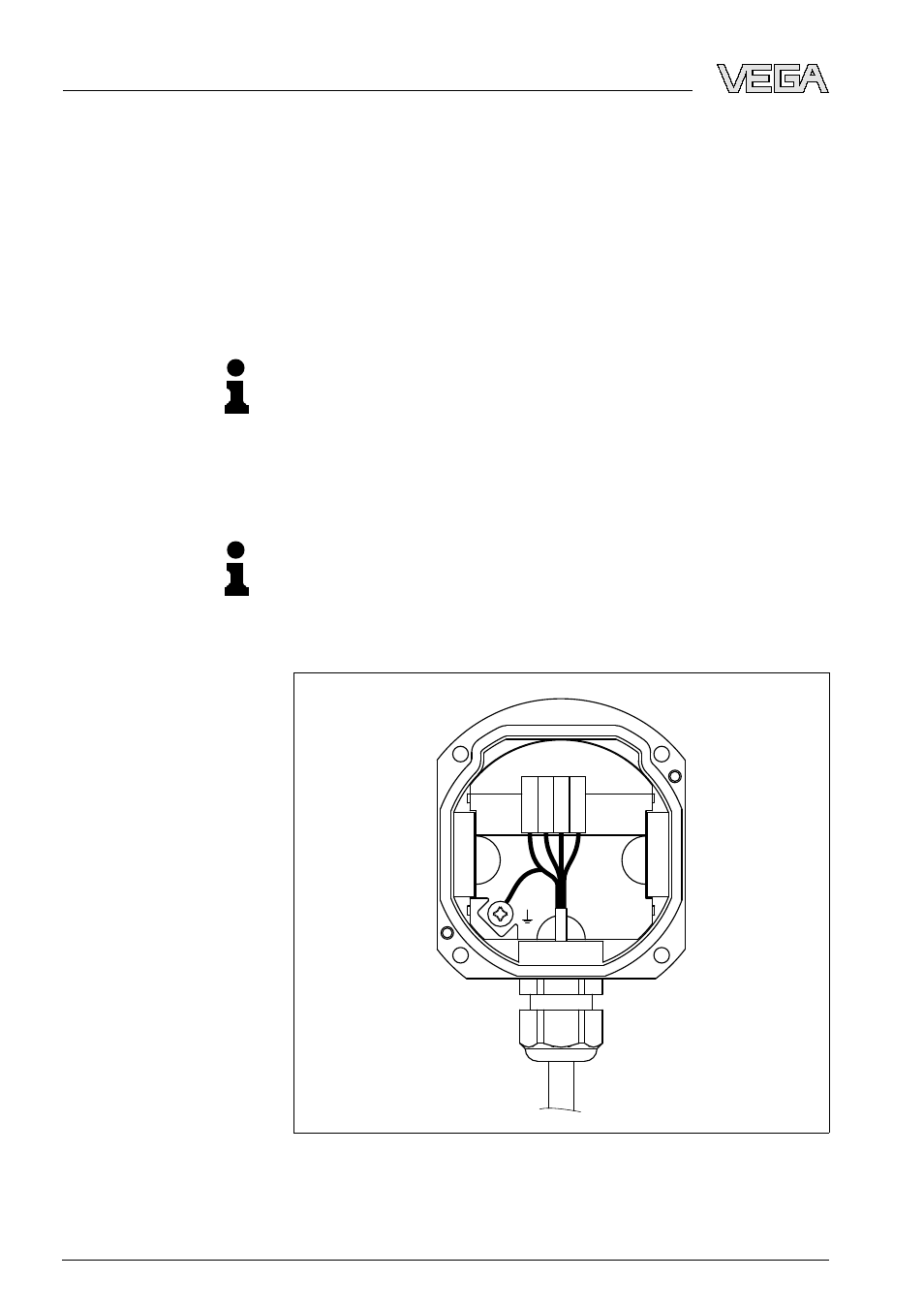

Рис. 5: Подключение датчика в цоколе выносного корпуса
2
Подключить провода к клеммам в цоколу корпуса.
12
Выносной корпус VEGAVIB
Подключение датчика к выносному корпусу
31086
-RU
-080225
