4 монтаж выносного корпуса прибора – Инструкция по эксплуатации VEGA VEGAVIB - External housing
Страница 10
90mm (3
35
/
64
")
R3,5mm
(
9
/
64
")
3mm
(
1
/
8
")
70mm (2
3
/
4
")
8mm
(
5
/
16
")
93mm (3
21
/
32
")
110mm (4
21
/
64
")

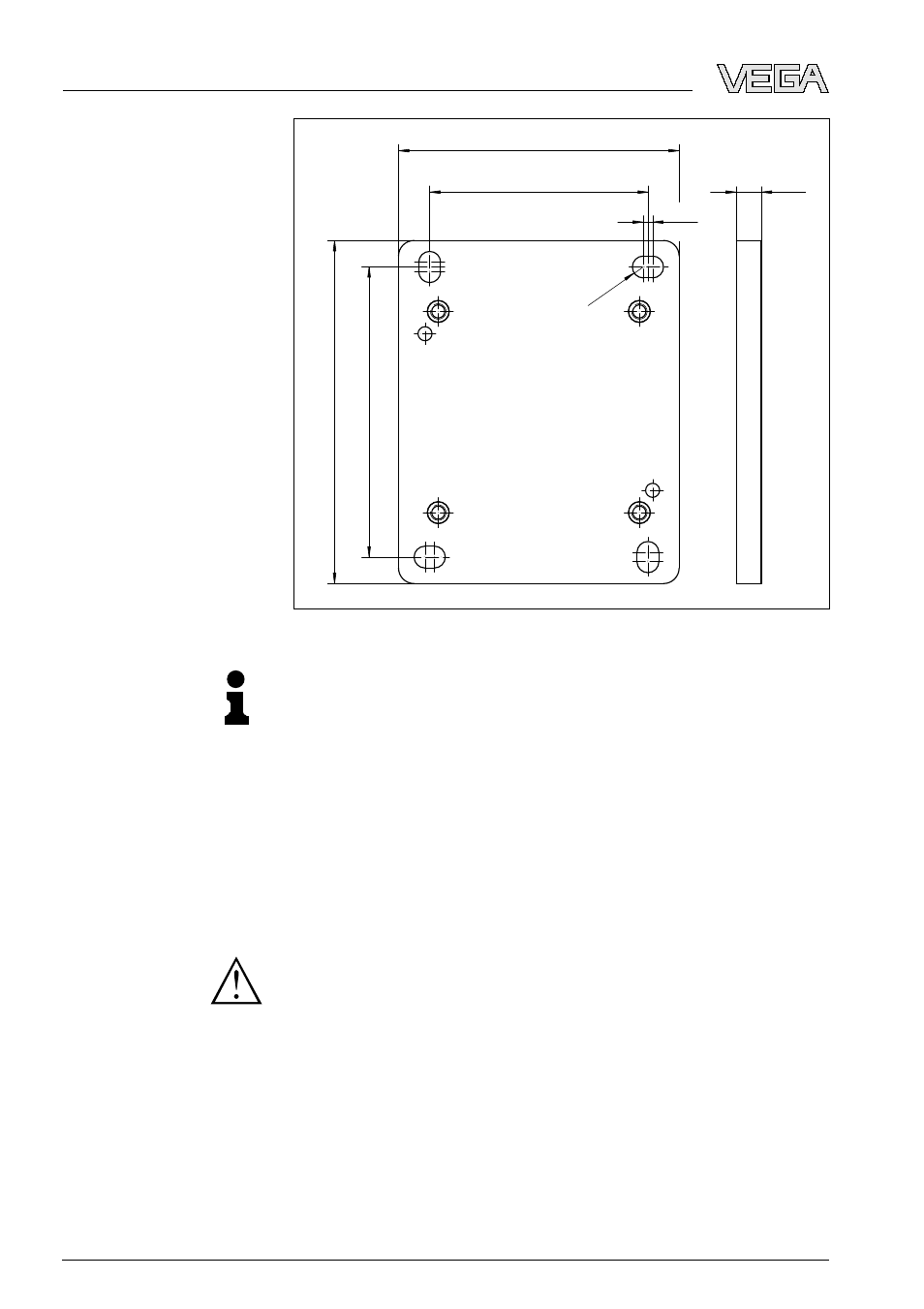

Рис. 4: Схема отверстий - пластина для монтажа на стене
Рекомендация:
Настенную монтажную пластину следует монтировать
таким образом, чтобы кабельный ввод цокольного
корпуса смотрел вниз, тем самым обеспечивается
стекание дождевой воды и конденсата. Установка
цокольного корпуса на монтажной пластине возможна со
сдвигом на 180°.
Повернуть корпус прибора, так чтобы кабельный ввод был
направлен вниз. Корпус можно без инструмента
повернуть на 330°.
Внимание!
Момент затяжки четырех крепежных винтов цоколя
корпуса не должен превышать 5 Нм. В противном случае
может быть повреждена монтажная пластина.
4
.4
Монтаж выносного корпуса прибора
à
Датчик смонтировать на емкости ( в зависимости от
типа присоединения).
10
Выносной корпус VEGAVIB
Монтаж
