VEGA VEGAFLEX 62 Profibus PA - Инструкция (Страница 23)

1
3
2
Display
1 2 5 6 7 8
I²C

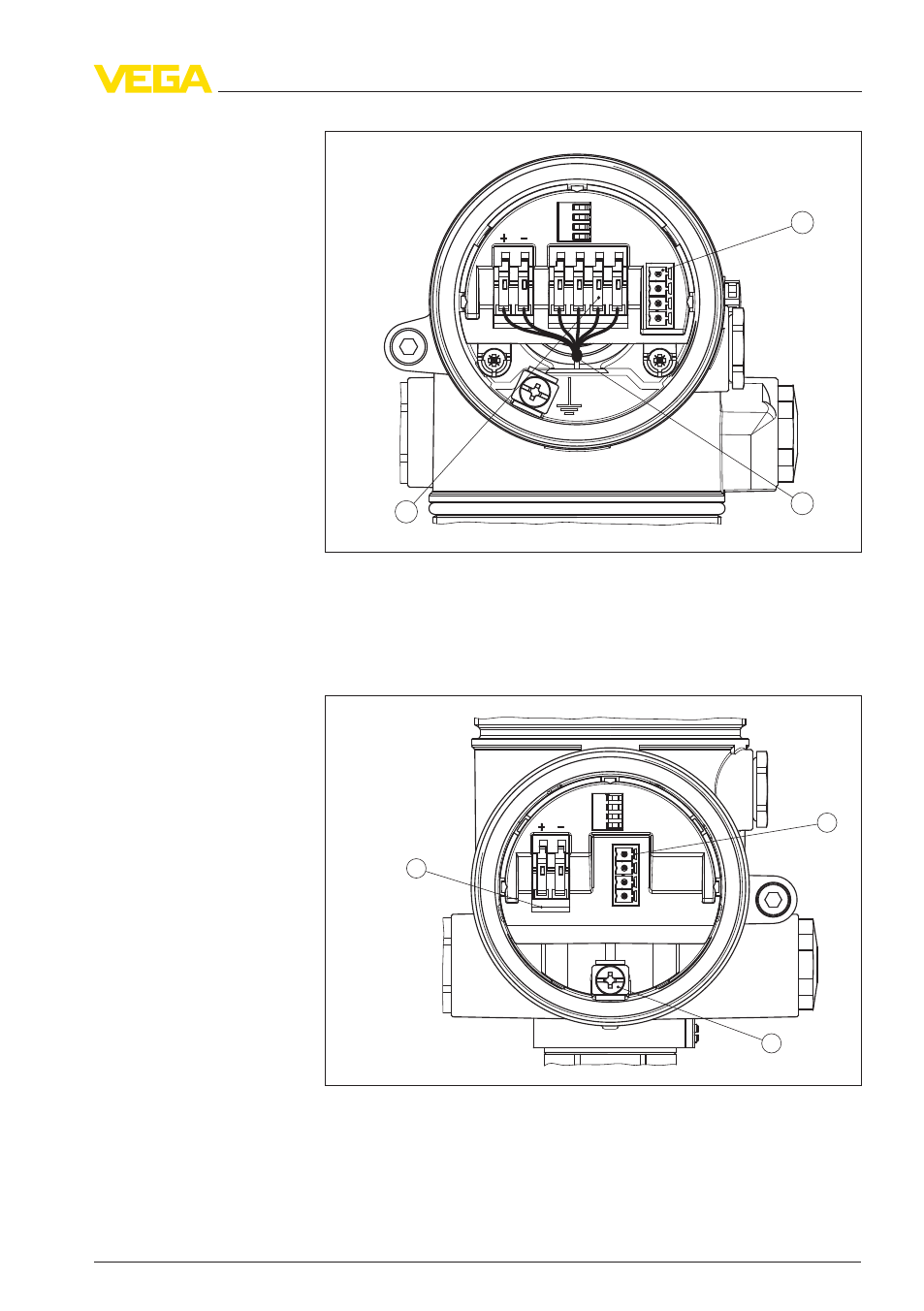

Рис. 15: Отсек электроники в двухкамерном корпусе
1 Разъем для VEGACONNECT (интерфейс I²C)
2 Внутренняя соединительная линия к отсеку подключения
3 Контакты для подключения VEGADIS 61
3
1
2
Display
1 2 I²C
Рис. 16: Отсек подключения (двухкамерный корпус)
1 Разъем для VEGACONNECT (интерфейс I²C)
2 Клемма заземления для подключения экрана кабеля
3 Пружинные контакты для источника питания
Отсек электроники
Отсек подключения
VEGAFLEX 62 • Profibus PA 23
5 Подключение к источнику питания
