I²C
Display
1 2 5 6 7 8
3
4
1
2

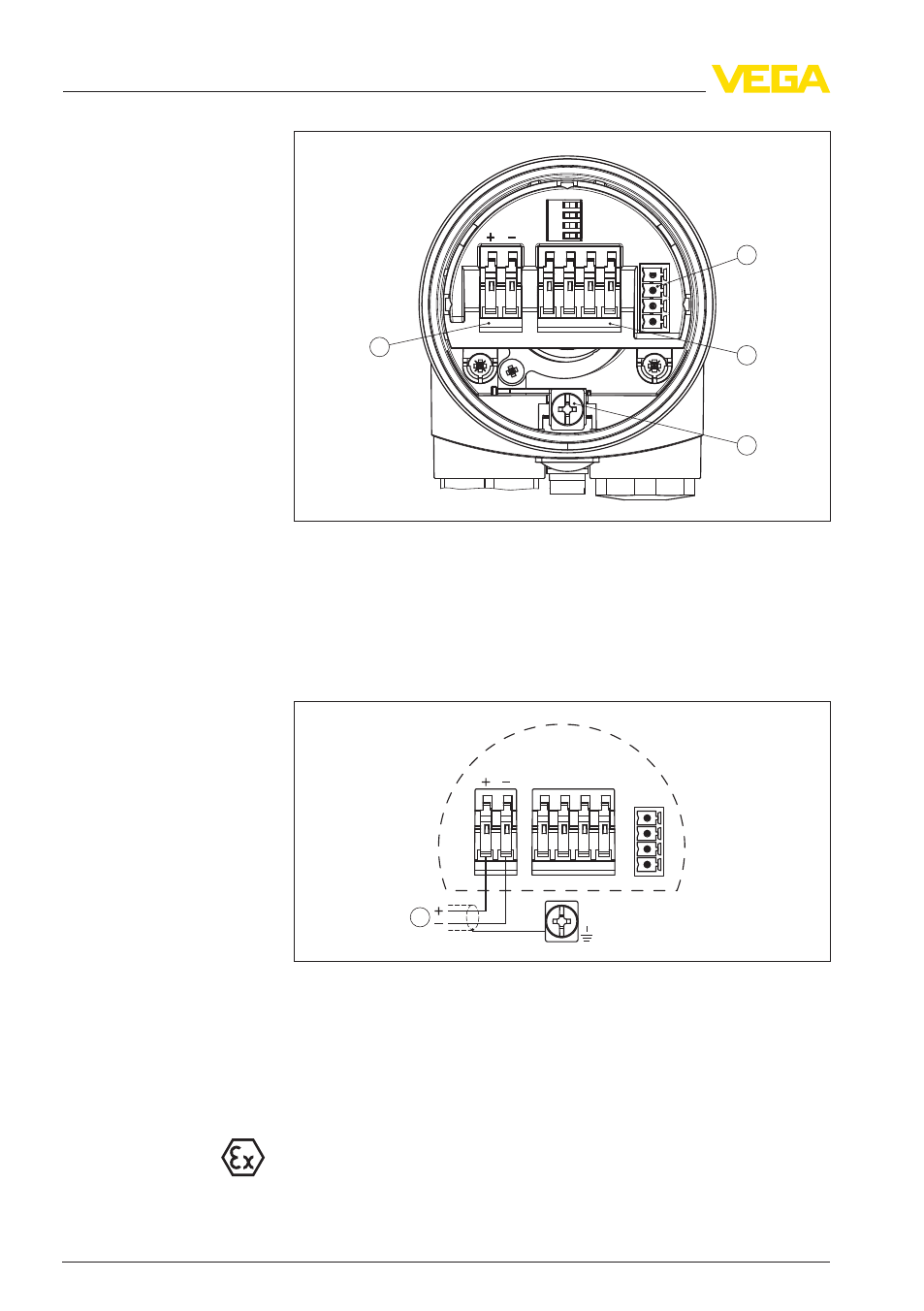

Рис. 13: Отсек электроники и подключения в однокамерном корпусе
1 Разъем для VEGACONNECT (интерфейс I²C)
2 Пружинные контакты для подключения выносного индикатора
VEGADIS 61
3 Клемма заземления для подключения экрана кабеля
4 Пружинные контакты для источника питания
I2C
Display
1
1 2 5 6 7 8
Рис. 14: Схема подключения (однокамерный корпус)
1 Питание/Выход сигнала
5.4 Схема подключения (двухкамерный
корпус)
Рисунки ниже действительны для исполнения без взрывозащиты,
а также для искробезопасного исполнения (Ex ia).
Отсек электроники и
подключения
Схема подключения
22 VEGAFLEX 62 • Profibus PA
5 Подключение к источнику питания
31839
-RU
-110221
