5 4 3 2 1

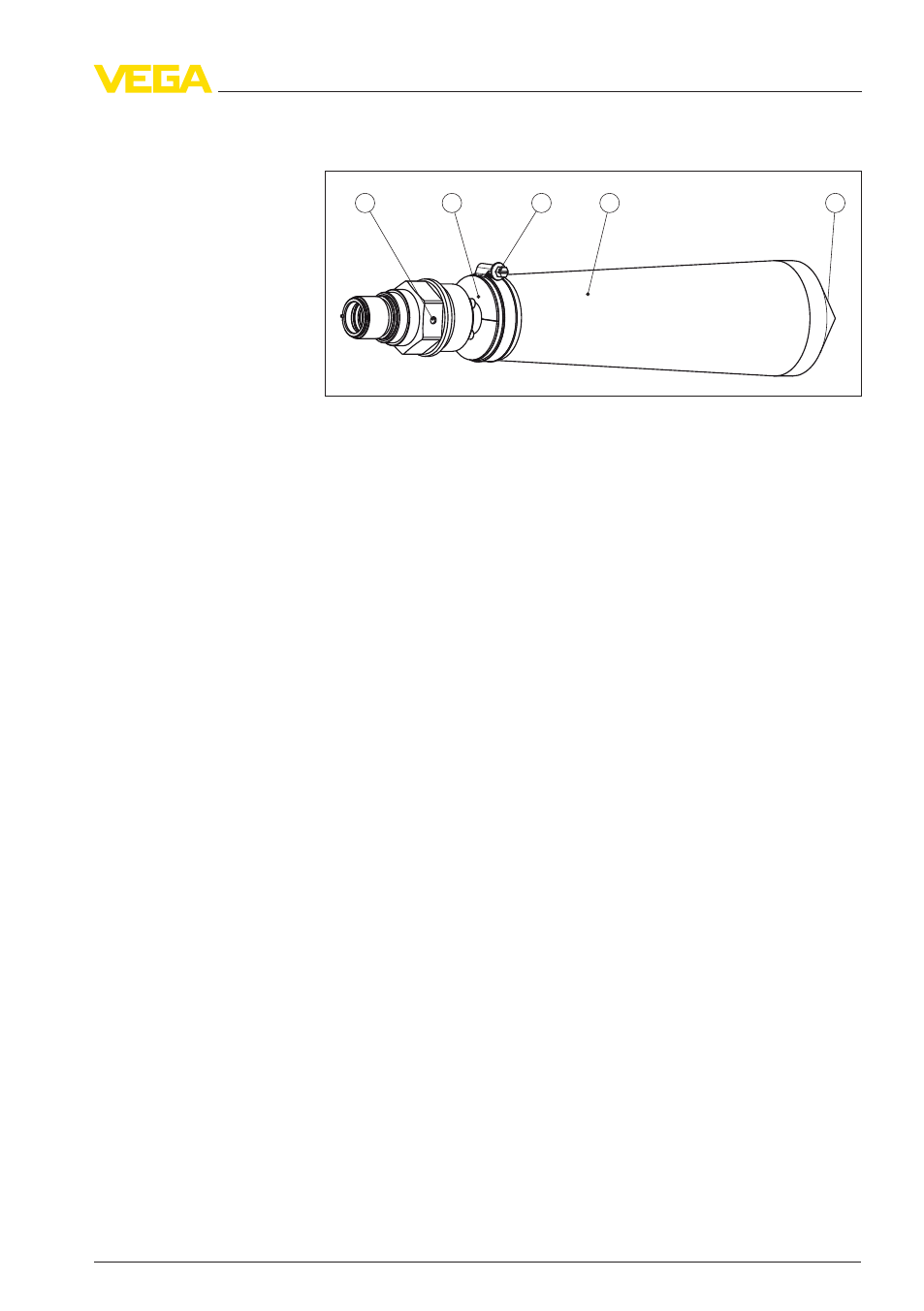

Рис. 7: из ткани PTFE
1
Метка поляризации
2 Фасонное уплотнение
3 Натяжная лента
4 Крышка антенны
5 Шов крышки антенны на 90° к метке поляризации
3 Крышку антенны натянуть на рупор антенны
4 Шов крышки антенны поставить на 90° по отношению к метке
поляризации
5 Крышку антенны сложить складками вокруг фасонного
уплотнения
6 Натяжную ленту открыть и натянуть на крышку антенны
7 Затянуть винт натяжной ленты до прочного сцепления
крышки антенны и фасонного уплотнения
Выполнить следующее:
1 Фасонное уплотнение натянуть на параболическую антенну,
край антенны должен быть покрыт равномерно
Крышка антенны из
ткани PTFE с мембра-
ной Gore
Крышки для антенны • для VEGAPULS 68 9
