3
Монтаж
3.1 Подготовка к монтажу
Для монтажа необходимы следующие инструменты:
l
Торцовый шестигранный ключ (размер 4)
l
Отвертка 6 мм
3.2 Порядок монтажа
Выполнить следующее:
1
Крышку антенны с натяжной лентой надвинуть на край
антенны
1
3
2

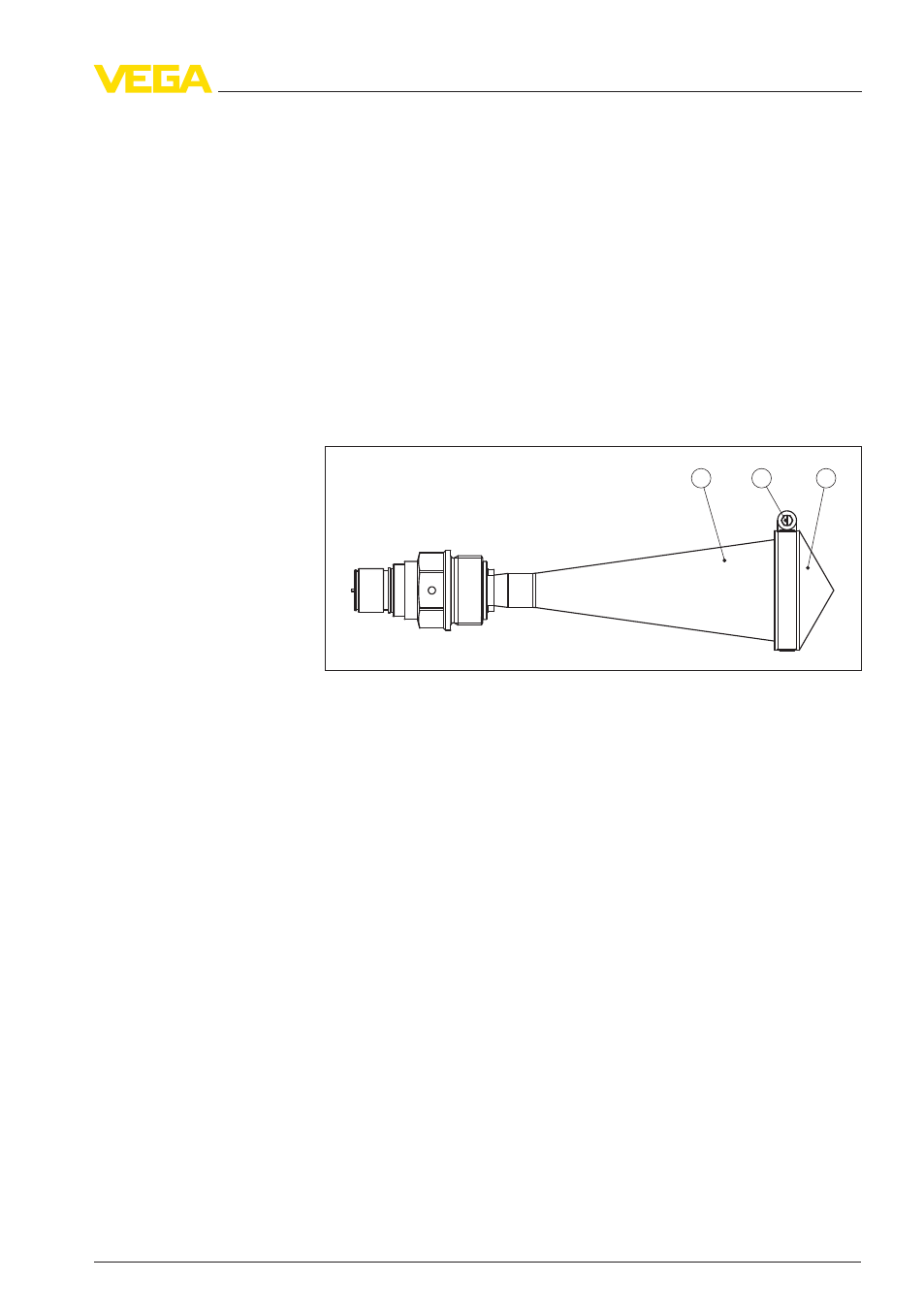

Рис. 5: Монтаж крышки антенны
1
Антенна
2
Крышка антенны
3
Натяжная лента
2
Затянуть натяжную ленту
Выполнить следующее:
1
Ослабить винты на цоколе антенны и снять антенну с датчика
2
На конус антенны надвинуть уплотнительное О-кольцо,
контактное кольцо и натяжную ленту
Крышка антенны из PP
Крышка антенны из
PTFE
Крышки для антенны • для VEGAPULS 68
7
3
Монтаж
33543
-
RU
-120604
