5 Подключение к источнику питания
PLICSRADIO R62 • Беспроводное принимающее устройство (многоканальное)
32970-R
U-130320
1 2
1 2
3

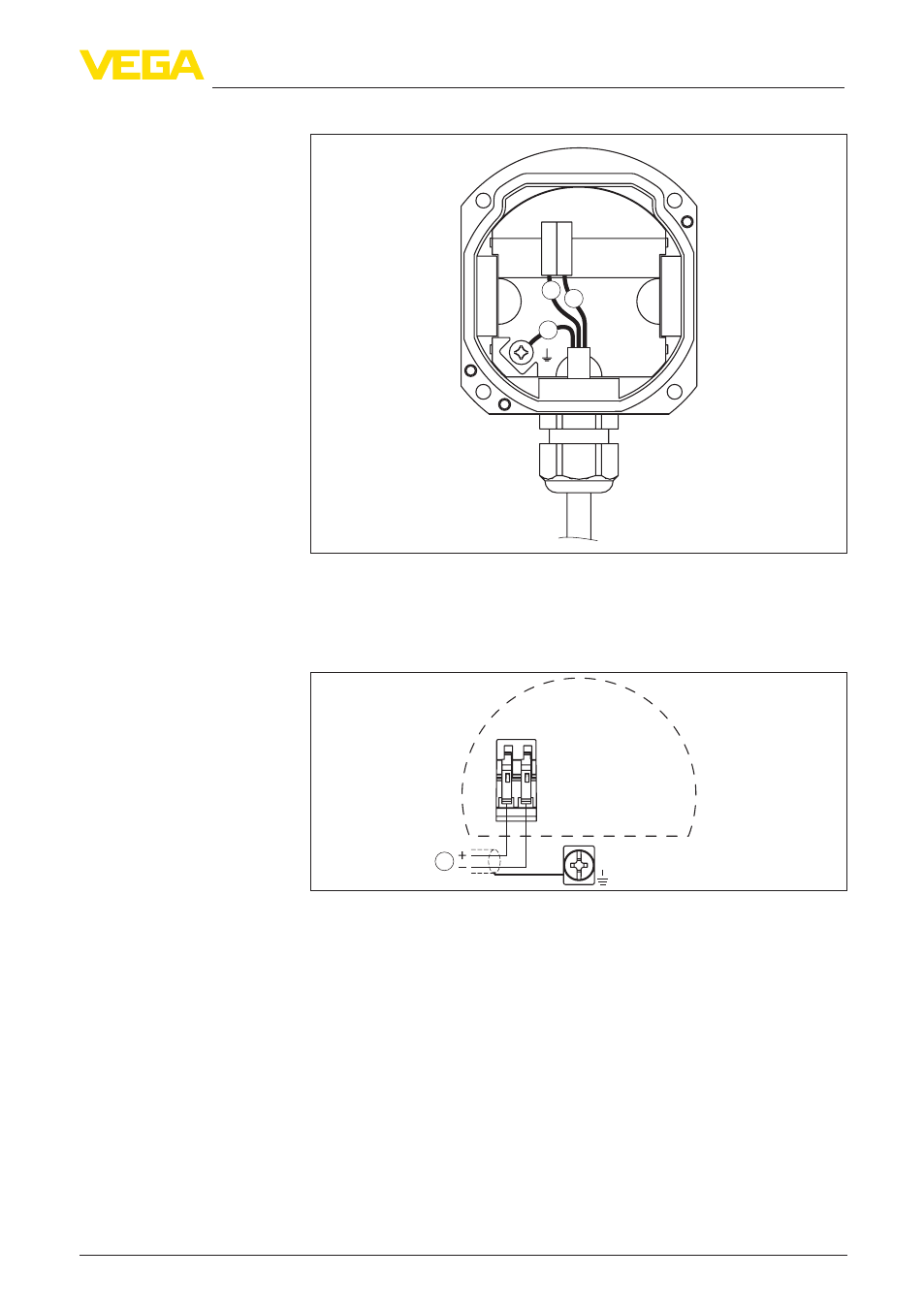

Рис. 10: Подключение соединения с C62 в цоколе корпуса
1 +
2 -
3 Заземление
1
1 2
L
( + )
N
( - )
Рис. 11: Подключение источника питания в корпусе электроники
1 Питание
Схема подключения
соединения с C62 в
цоколе корпуса
Схема подключения
источника питания в
корпусе электроники
