4 Монтаж
PLICSRADIO R62 • Беспроводное принимающее устройство (многоканальное)
32970-R
U-130320
4.3 Порядок монтажа
1. Обозначить отверстия в соответствии со следующей схемой.
2. Монтажную пластину закрепить на стене с помощью 4
винтов.
90 mm (3.54")
R 3,5 mm
(0.14"
)
3mm
(0.12")
70 mm (2.76") 8 mm
(0.32")
93 mm (3.66"
)
110 mm (4.33"
)

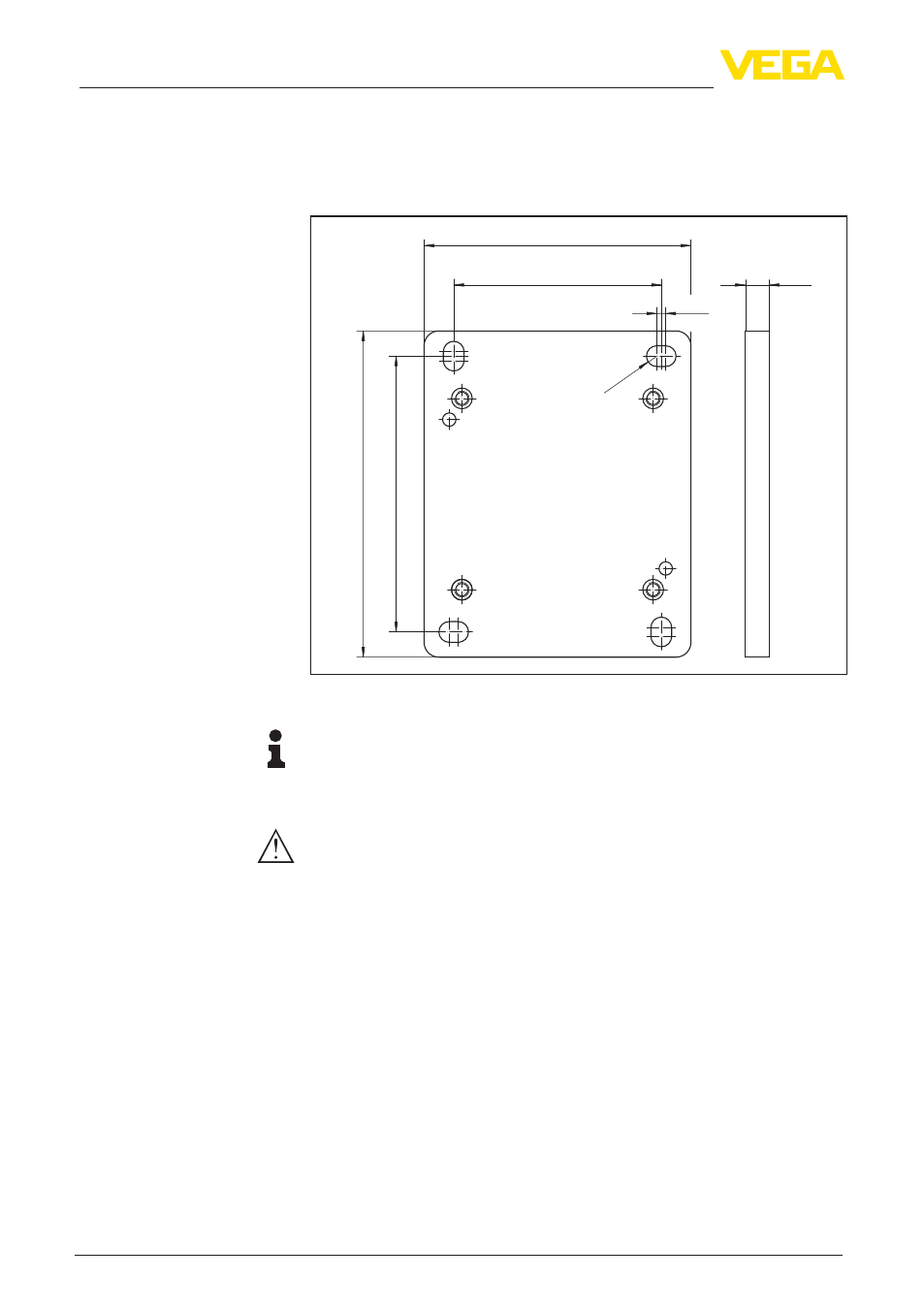

Рис. 6: Схема отверстий - пластина для монтажа на стене
Рекомендация:
Пластину нужно монтировать таким образом, чтобы кабельный
ввод на цокольном корпусе смотрел вниз. Цокольный корпус
можно повернуть на монтажной пластине на 180°.
Внимание!
Четыре крепежных винта цокольного корпуса можно вручную
затянуть до упора. Момент затяжки не должен превышать
5 Нм, в противном случае монтажная пластина может быть
повреждена.
Монтаж на стене
