1 2 3 4

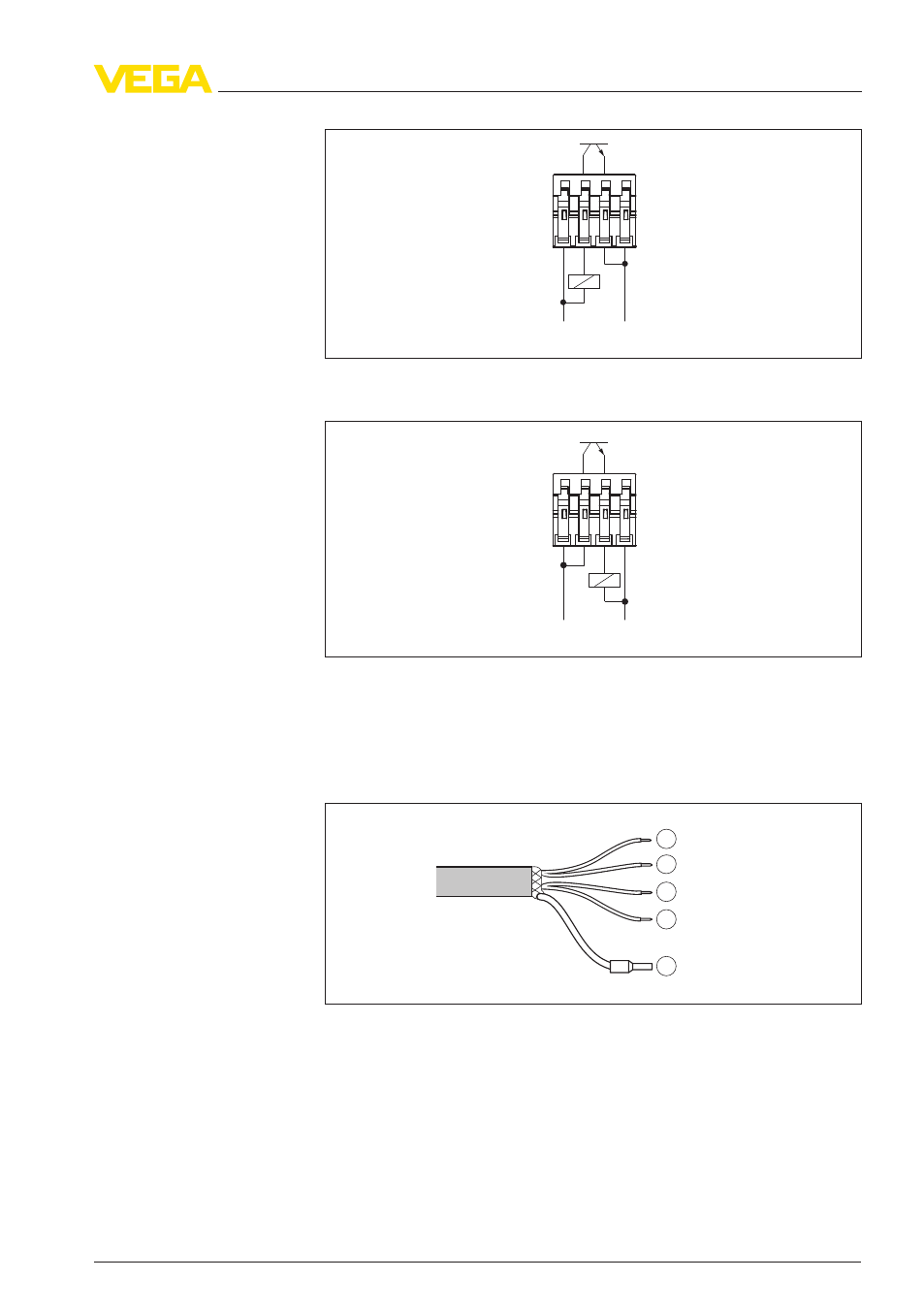

Рис. 11: Состояние NPN
+ -
+ -
1 2 3 4
Рис. 12: Состояние PNP
5 .4 Схема подключения - исполнение IP 66/
IP 68, 1 bar
1
2
3
4
5
Рис. 13: Назначение проводов соединительного кабеля. Номера проводов
соответствуют соединительным клеммам устройства.
1 Коричневый (+): питание
2 Белый
3 Желтый
4 Голубой (-): питание
5 Экранирование
Назначение проводов
соединительного кабе-
ля
VEGAWAVE 61 • - транзистор (NPN/PNP) 19
