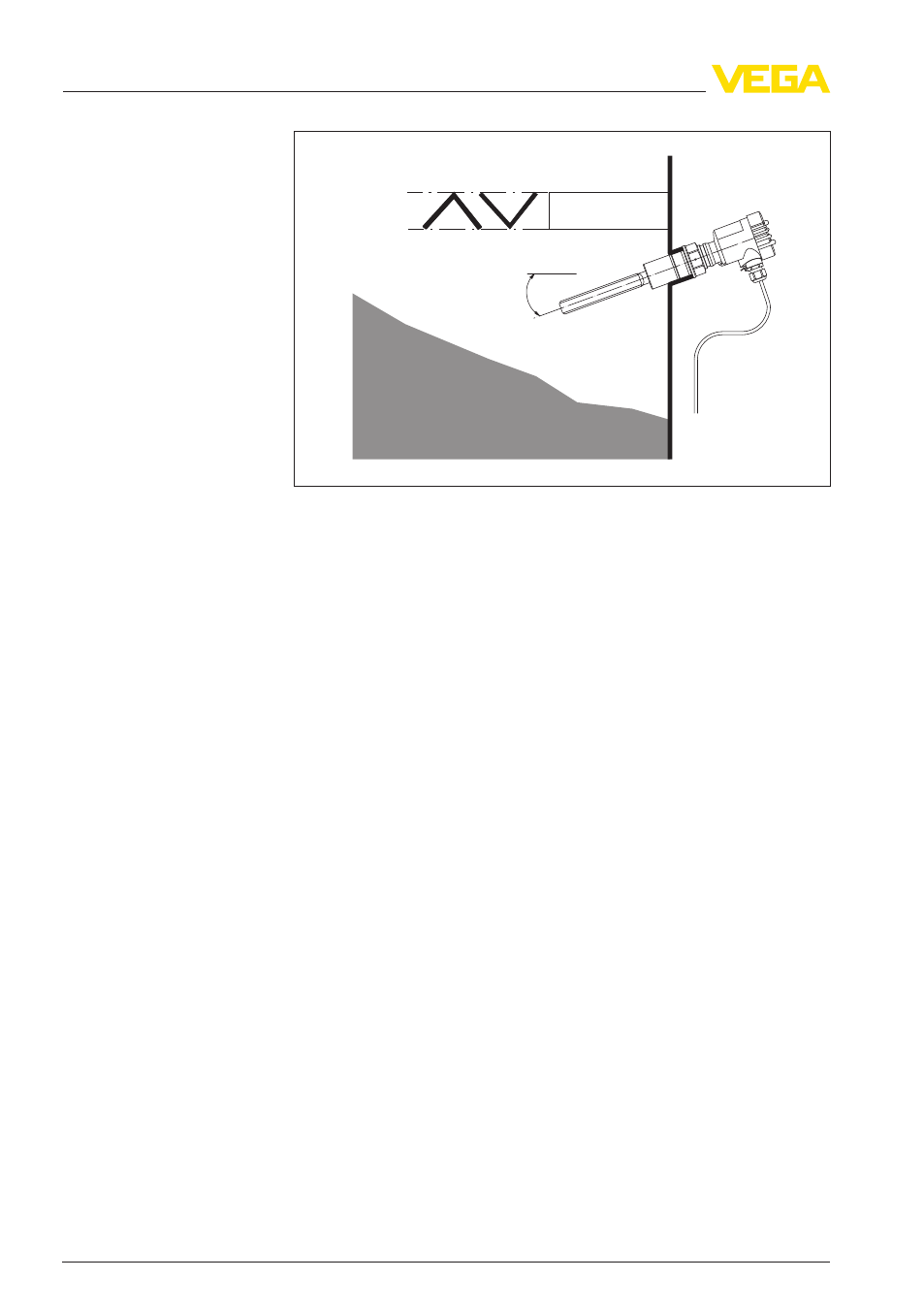

Рис. 3: Горизонтальный монтаж
a
Предохранительный щиток
b
Вогнутый предохранительный щиток для абразивных сыпучих про-
дуктов
Установка предохранительного щитка над вибрирующим эле-
ментом или перед ним, см. рис. (а).
На абразивных продуктах щиток рекомендуется монтировать,
как показано на рис. (b). На вогнутом щитке образуется нарост
продукта, который препятствует абразивному износу щитка.
Для достижения наиболее точной точки переключения
VEGAWAVE
61 можно монтировать в горизонтальном положе-
нии. Если при этом смещение точки переключения допускается
лишь в пределах одного сантиметра, то рекомендуется устано-
вить VEGAWAVE 61 с наклоном прибл. в 20°, чтобы исключить
накопление продукта на датчике.
Горизонтальный мон-
таж
12
VEGAWAVE
61 • - транзистор (NPN/PNP)
