19
5 Подключение к источнику питания
VEGACAL 67 • Для подключения к устройству формирования сигнала
31761-R
U-131015
1
1
2

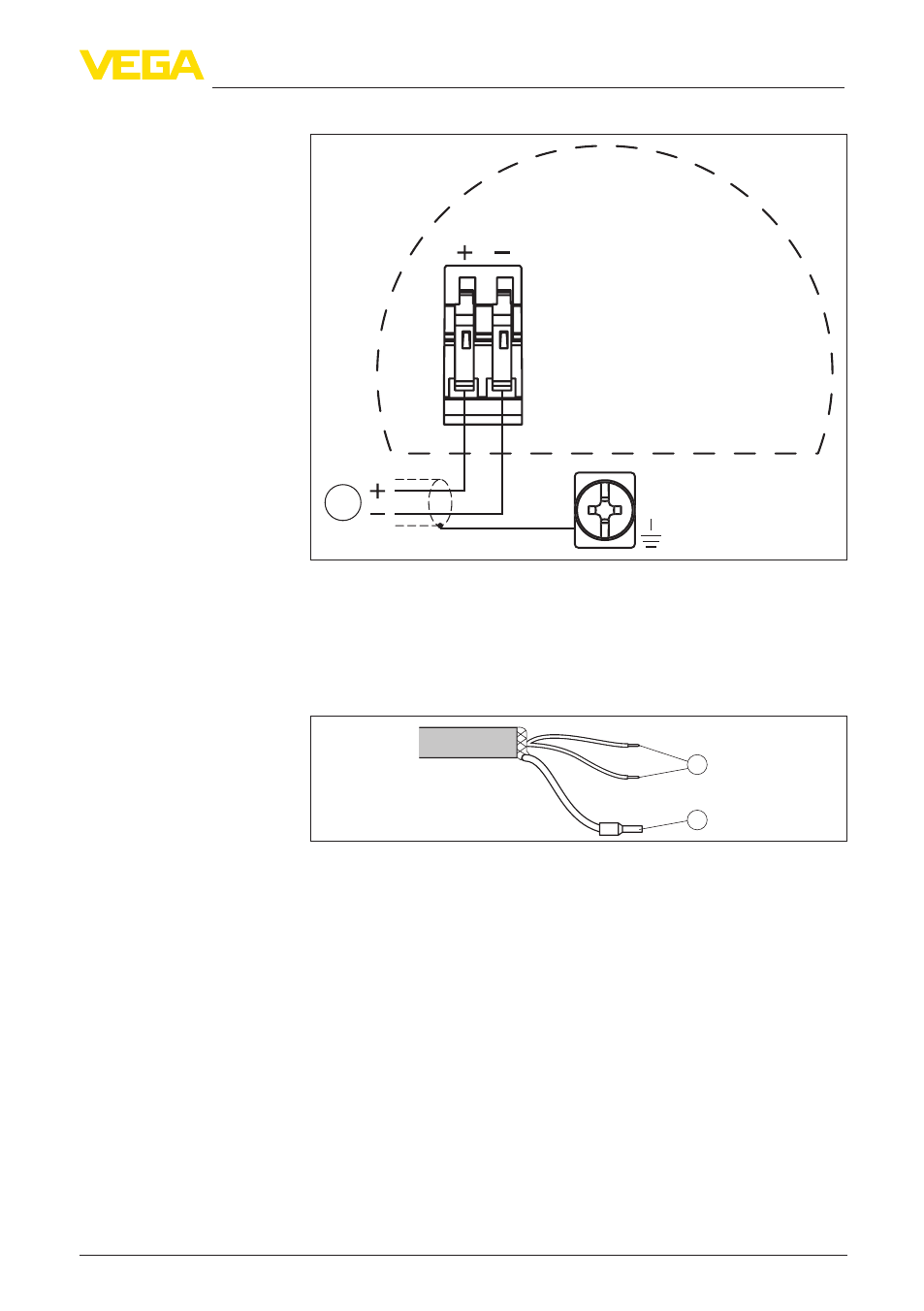

Рис. 9: Схема подключения (однокамерный корпус)
1 Питание/Выход сигнала
5.4 Схема подключения - исполнение IP 66/
IP 68, 1 bar
1
2
Рис. 10: Назначение проводов соединительного кабеля
1 Коричневый (+) и голубой (-): к источнику питания или системе
формирования сигнала
2 Экранирование
Схема подключения
Назначение прово-
дов соединительного
кабеля
