5 Подключение к источнику питания
VEGACAL 67 • Для подключения к устройству формирования сигнала
31761-R
U-131015
1 nF, 1500 V). Тем самым подавляются низкочастотные
уравнительные токи, но сохраняется защитный эффект против
высокочастотных помех.
5.2 Порядок подключения
Выполнить следующее:
1. Отвинтить крышку корпуса.
2. Ослабить гайку кабельного ввода.
3. Удалить прибл. 10 см обкладки кабеля, концы проводов
зачистить прибл. на 1 см.
4. Вставить кабель в датчик через кабельный ввод.
5. Открыть контакты, приподняв рычажки отверткой (см. рис.
ниже).
6. Провода вставить в открытые контакты в соответствии со
схемой подключения.
7. Закрыть контакты, нажав на рычажки, при этом должен быть
слышен щелчок пружины контакта.
8. Слегка потянув за провода, проверить надежность их
закрепления в контактах.
9. Экран подключить к внутренней клемме заземления, а
внешнюю клемму заземления соединить с выравниванием
потенциалов.
10. Туго затянуть гайку кабельного ввода. Уплотнительное
кольцо должно полностью облегать кабель.
11. Завинтить крышку корпуса.
Электрическое подключение выполнено.

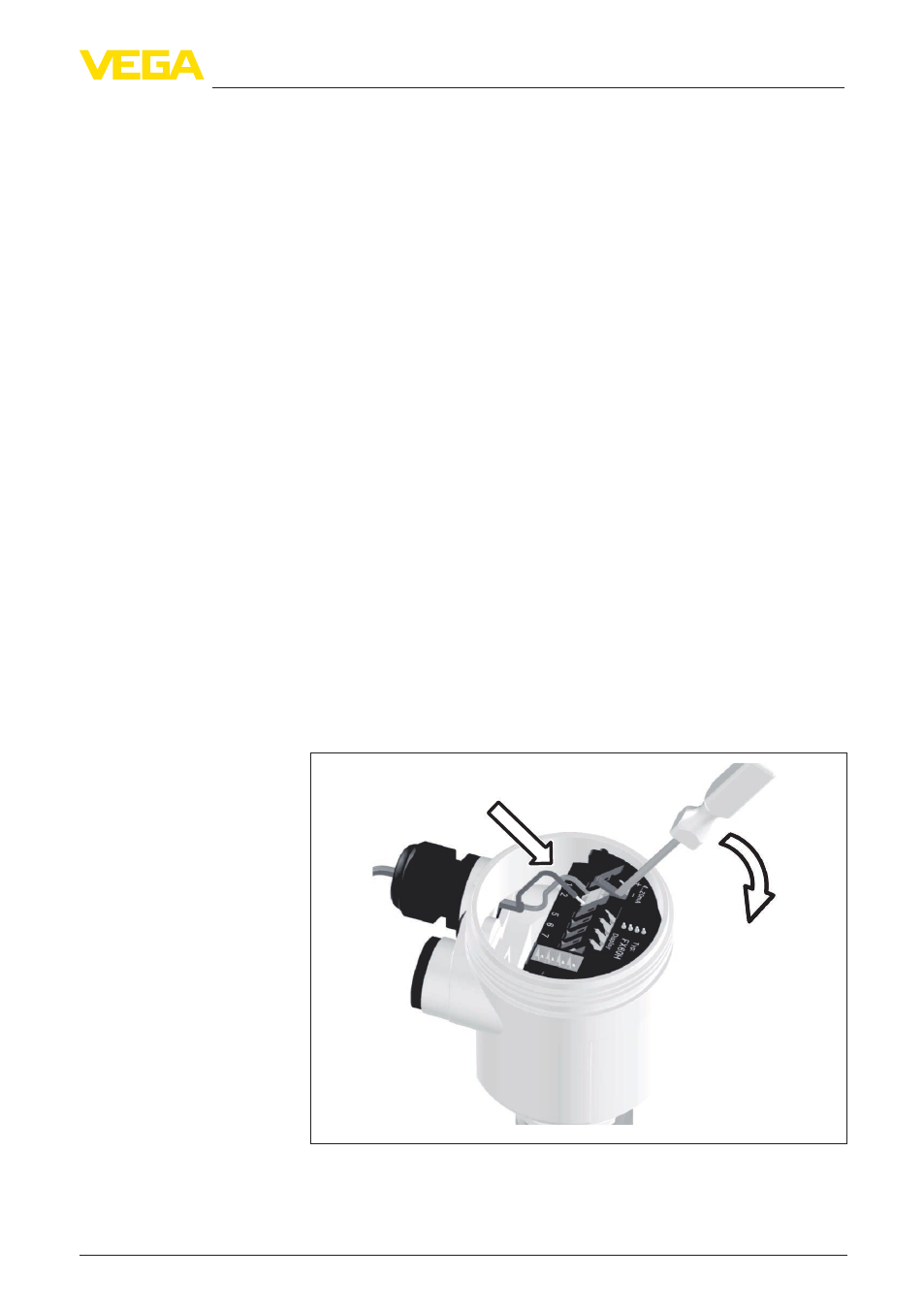

Рис. 6: Подключение к источнику питания: шаги 6 и 7
