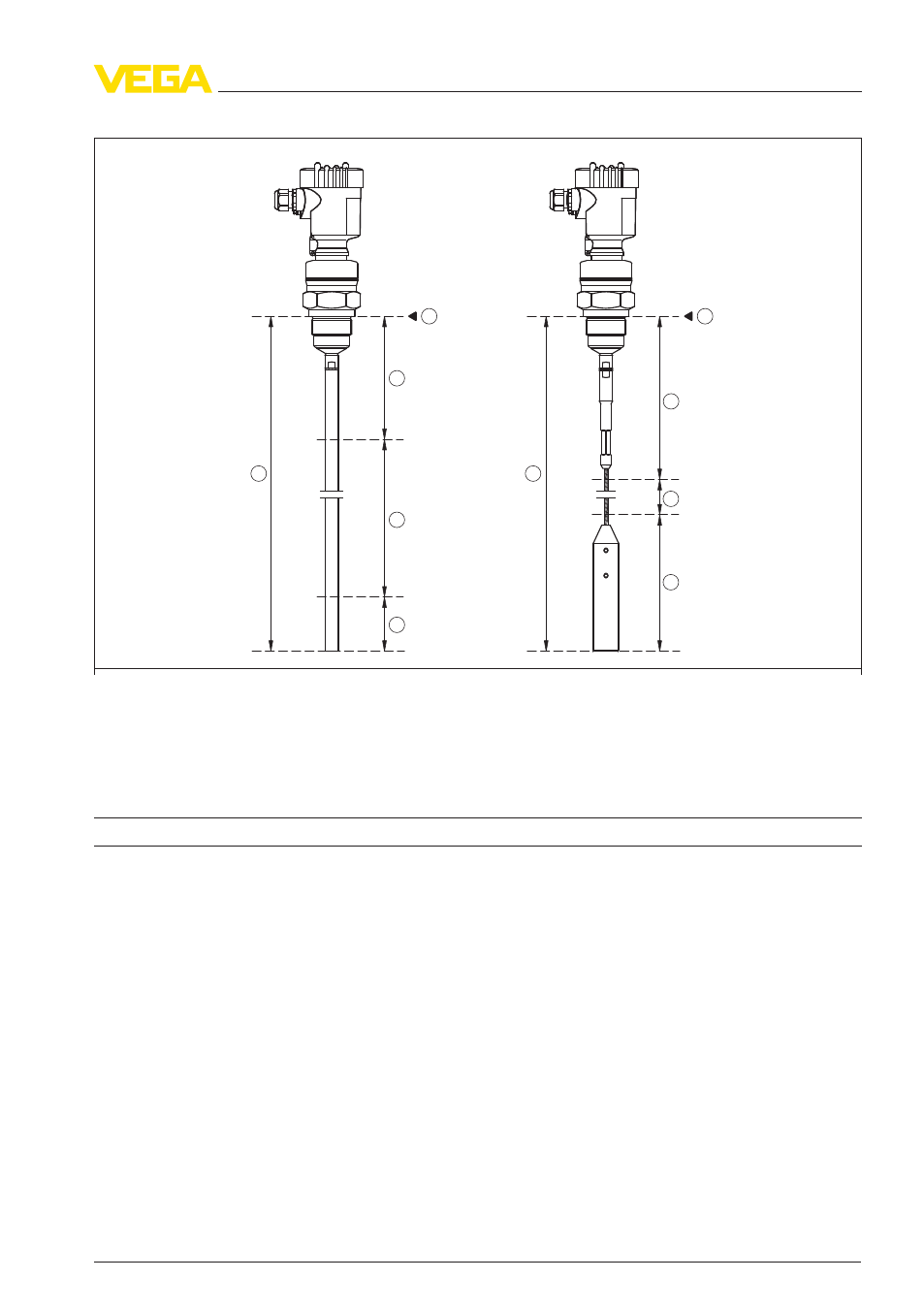

Рис. 29: Диапазон измерения VEGAFLEX 62
1 Базовая плоскость
2 Длина измерительного зонда L
3 Диапазон измерения (заводская установка приведена к диапазону измерения на воде)
4 Верхняя мертвая зона (см. диаграмму точности измерения - участок, маркированный серым)
5 Нижняя мертвая зона (см. диаграмму точности измерения - участок, маркированный серым)
Выходная величина
Выходной сигнал 4 … 20 mA/HART
Время цикла min. 1 сек. (в зависимости от установки пара-
метров)
Разрешающая способность сигнала 1,6 µA
Сигнал неисправности (токовый выход,
устанавливаемый) Значение mA не изменяется ; 20,5 mA; 22 mA;
< 3,6 mA (устанавливаемый)
Макс. выходной ток 22 mA
Нагрузка См. диаграмму нагрузки в п. "Питание"
Демпфирование (63 % входной величины) 0 … 999 с, устанавливаемое
Исполненная Рекомендация NAMUR NE 43
Выходные значения HART
-
1. Значение HART (P rimary Value) Расстояние до уровня
-
2. Значение HART (S econdary Value) Расстояние до уровня - в пересчете (например:
hl, %)
