L
x
ø 16 mm
(
5
/
8
")
1
2
3

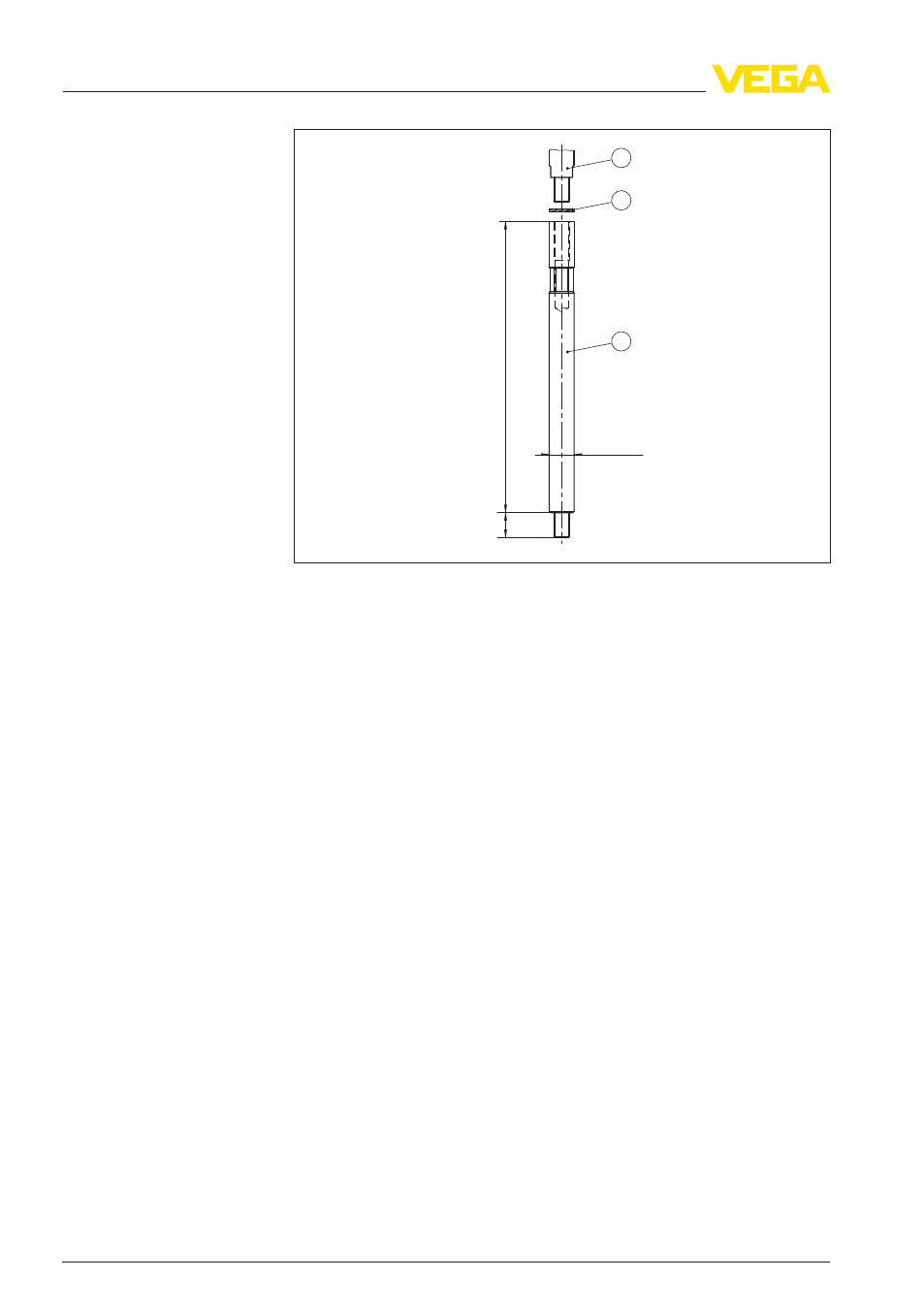

Рис. 4: Удлинение стержня ø 16 мм (0.63 in)
1
Измерительный зонд
2
Стопорная шайба
3
Удлиняющий стержень
L
Длина стержня 100 … 2000 мм (3.937 … 78.74 in)
x
Длина резьбы 18 мм (0.709 in)
Следует учитывать, что стержень измерительного зонда должен
быть удален от стенки емкости не менее чем на 300 мм (11.81
in).
14
VEGAFLEX
62 • 4 … 20
mA/HART - двухпроводный
4 Монтаж
31837
-RU
-110221
