8

Слегка потянув за провода, проверить надежность их
закрепления в контактах

9

Экран подключить к внутренней клемме заземления, а
внешнюю клемму заземления соединить с уравнителем
потенциалов.

10 Туго затянуть гайку кабельного ввода. Уплотнительное

кольцо должно полностью облегать кабель.

11 Соединительный кабель для подачи питания подключить

таким же способом согласно схеме подключения, дополни-
тельно соединить защитный провод с внутренней клеммой
заземления.

12 Завинтить крышку корпуса.

Электрическое подключение выполнено.

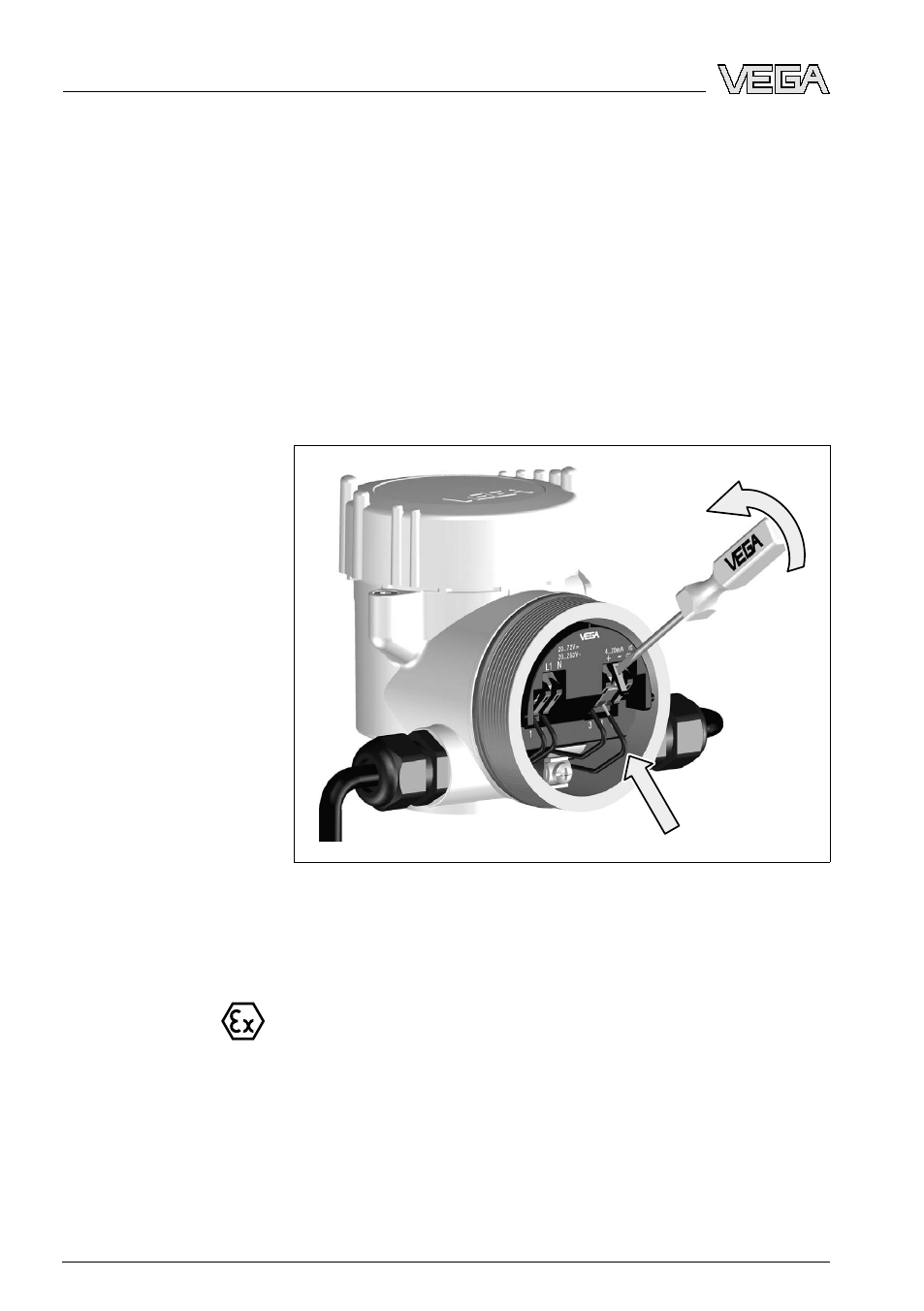

Рис. 14: Подключение: шаги 5 и 6

5.3 Схема подключения (двухкамерный

корпус)

Рисунки и схемы ниже действительны для приборов без взрыво-
защиты, а также для приборов в исполнении E

xd.

24

VEGAPULS

66 с эмалевым покрытием • 4 … 20

mA/HART - четырехпроводный

5 Подключение к источнику питания

31954

-RU

-090417
