Инструкция по эксплуатации VEGA VEGAPULS 66 (≥ 2.0.0 - ≤ 3.8) enamel 4 … 20 mA_HART four-wire

Страница 17

Advertising
background image

Не следует монтировать прибор над втекающим в емкость
потоком продукта. Убедитесь, что датчик обнаруживает поверх-
ность продукта, а не льющуюся струю.

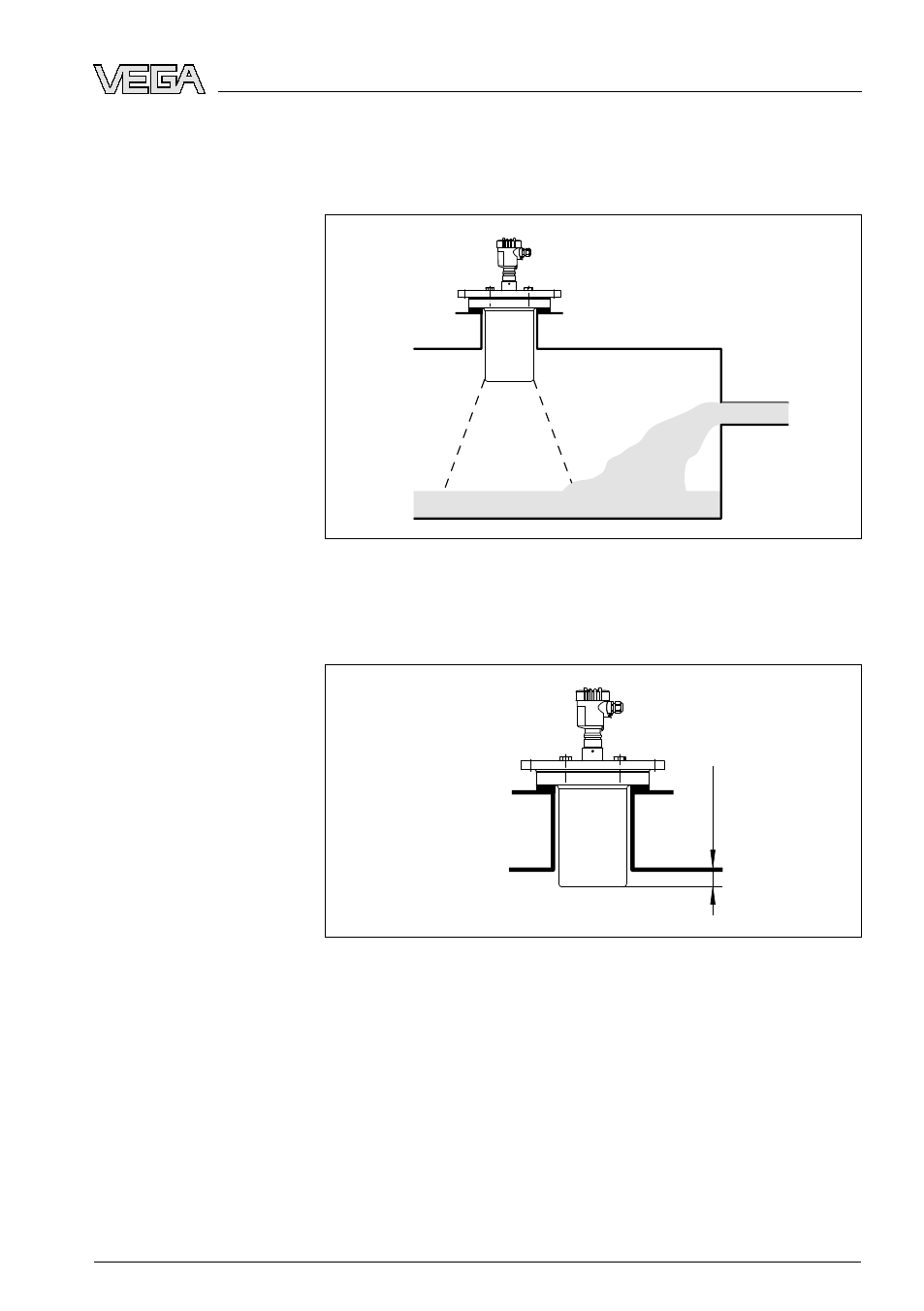

Рис. 7: Втекающая жидкость

Высота монтажного патрубка должна быть такой, чтобы край
антенны выступал из патрубка минимум на 10 мм (0.4

in).

ca.

10 mm

Рис. 8: Рекомендуемая высота монтажного патрубка

Для обеспечения оптимальных условий измерения на жидкостях
датчик необходимо устанавливать вертикально по отношению к
поверхности продукта.

Втекающий продукт

Патрубок

Ориентация датчика

VEGAPULS

66 с эмалевым покрытием • 4 … 20

mA/HART - четырехпроводный

17

4 Монтаж

31954

-RU

-090417
