Инструкция по эксплуатации VEGA VEGAWAVE 63 - two-wire
Страница 24
Режим работы
на датчике
Уровень
Сигнальный ток
датчика
Индикатор со-
стояния датчи-
ка
Сообщение о не-
исправности
(
Режим работы
min./max.)
любой
<
2,3 mA
Красный мигает
Сигнализатор уровня VEGAWAVE 63 с устройством форми-
рования сигнала
1
)

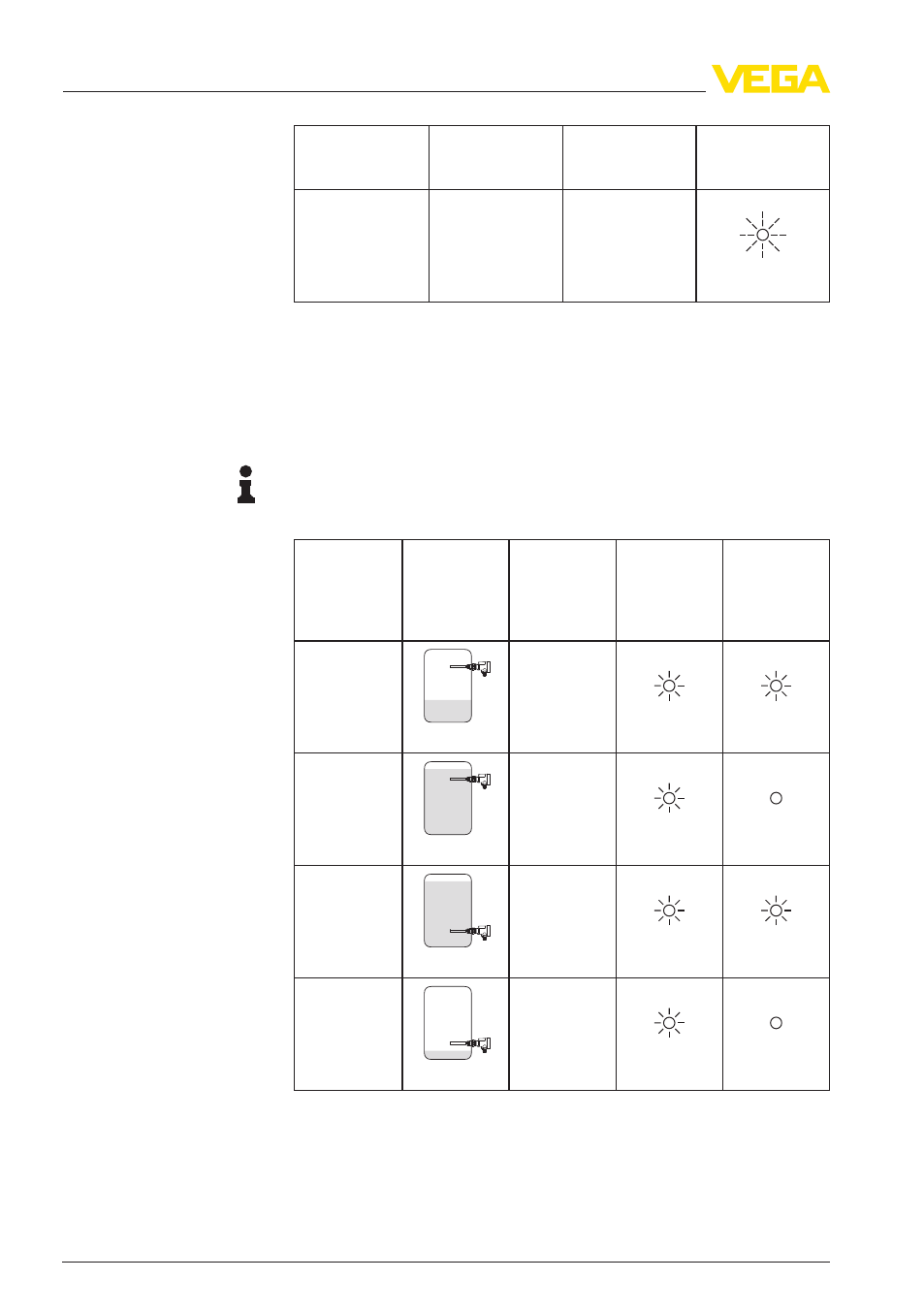

В таблице ниже приведены состояния переключения в зависи-
мости от установленного режима работы устройства формиро-
вания сигнала и уровня.
Примечание:
Переключатель режимов работы VEGAWAVE 63 при этом
должен быть установлен на "max.".
Режим рабо-
ты на ус-
тройстве
формирова-
ния сигнала
Уровень
Сигнальный
ток датчика
Индикатор
состояния
датчика
Индикатор
состояния
устройства
формирова-
ния сигнала
Режим рабо-
ты А
Защита от
переполне-
ния
прибл. 8 mA
Зеленый
Режим рабо-
ты А
Защита от
переполне-
ния
прибл. 16 mA
Красный
Режим рабо-
ты В
Защита от су-
хого хода
прибл. 16 mA
Красный
Режим рабо-
ты В
Защита от су-
хого хода
прибл. 8 mA
Зеленый
1)
Применимые устройства формирования сигнала см. в гл.
"
Технические данные".
24
VEGAWAVE
63 • - двухпроводный
6 Пуск в эксплуатацию
32260
-RU
-120521
