Инструкция по эксплуатации VEGA VEGAWAVE 63 - two-wire
Страница 19
1
4
4
4
2
3

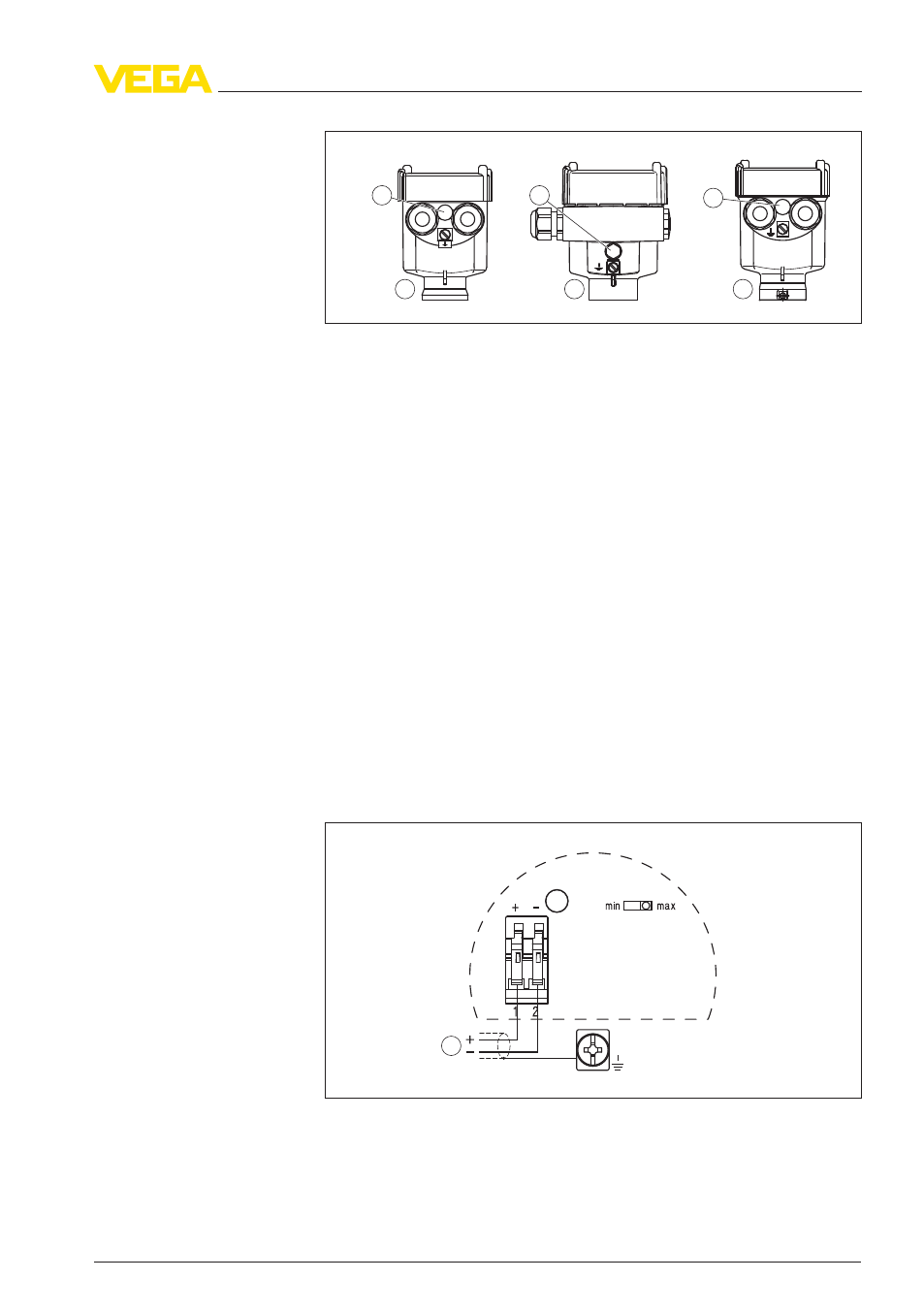

Рис. 9: Однокамерный корпус из различных материалов
1
Пластик (не для EEx d)
2
Алюминий
3
Нержавеющая сталь (не для EEx d)
4
Фильтр для выравнивания давления или заглушка при исполнении
IP 66/IP 68 1 bar (
не для EEx d)
Для подключения к устройству формирования сигнала. Питание
датчика осуществляется от устройства формирования сигнала.
См. "Технические данные" в Приложении.
Данный пример подключения действителен для всех универ-
сальных устройств формирования сигнала.
Если переключатель режимов работы VEGAWAVE 63 правильно
установлен на "max.", то на VEGAWAVE 63 горит световой
индикатор:
l
Красный - если вибрирующий элемент покрыт продуктом
l
Зеленый - если вибрирующий элемент не покрыт продуктом
См. руководство по эксплуатации устройства формирования
сигнала. Подходящие устройства формирования сигнала - см.
"
Технические данные".
1
Рис. 10: Схема подключения
1
Питание
Обзор корпусов
Схема подключения
VEGAWAVE
63 • - двухпроводный
19
5 Подключение к источнику питания
32260
-
RU
-120521
