Инструкция по эксплуатации VEGA VEGAVIB 67 - NAMUR
Страница 26
2,2
I/mA
1
3
4,5
t/s
1
2

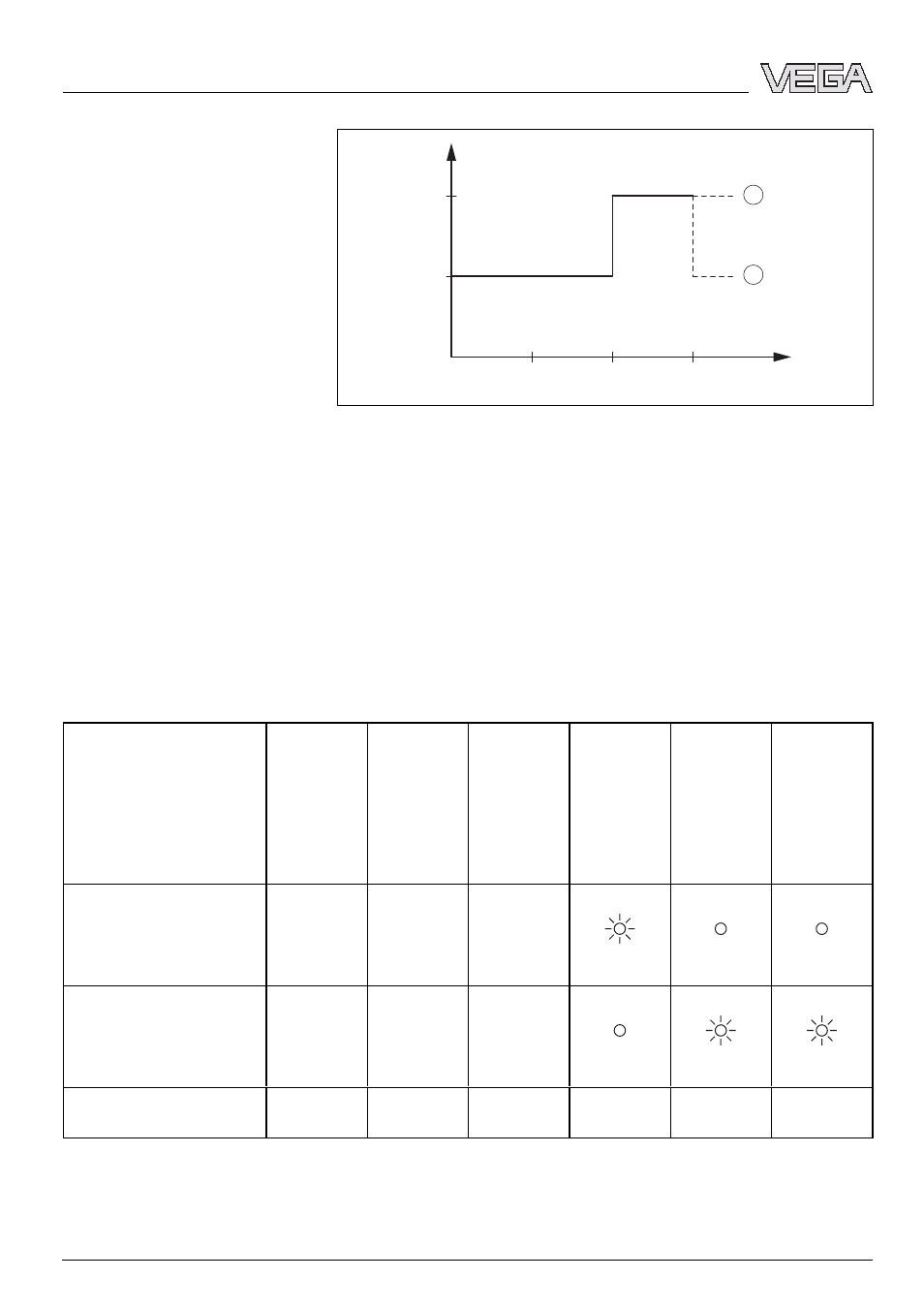

Рис. 15: Порядок функциональной проверки
1
Сигнализация "Полно"
2
Сигнализация "Пусто"
Необходимо проверить правильную последовательность
и заданную длительность состояний переключения.
Обнаружение нарушений свидетельствует об ошибке в
самой измерительной установке. Во время проведения
проверки подключенные устройства должны быть
активны, что позволяет контролировать правильную
работу измерительной установки.
(после отпускания кнопки моделирования)
Ток датчи-
ка
Реле уров-
ня на раз-
делитель-
ном усили-
теле -
защита от
переполне-
ния
Реле уров-
ня на раз-
делитель-
ном усили-
теле -
защита от
сухого хо-
да
Индикатор
на разде-
лительном
усилителе
- защита от
переполне-
ния
Индикатор
на разде-
лительном
усилителе
- защита от
сухого хо-
да
Индика-
тор со-
стояния
датчика
1. Low Current
(прибл. 3 сек)
прибл. 1 mA возбуждено обесточено
2. High Current
(прибл. 1,5 сек)
прибл.
2,2 mA
обесточено возбуждено
3. Назад к текущему ра-
бочему состоянию
Процедура проверки
26
VEGAVIB 67 - с выходом NAMUR
Пуск в эксплуатацию
31220
-RU
-060524
