Дальнейшую информацию см. в г л. "Периодическая
функциональная проверка".
+ -
+ -
1 2 3 4
3
2
1

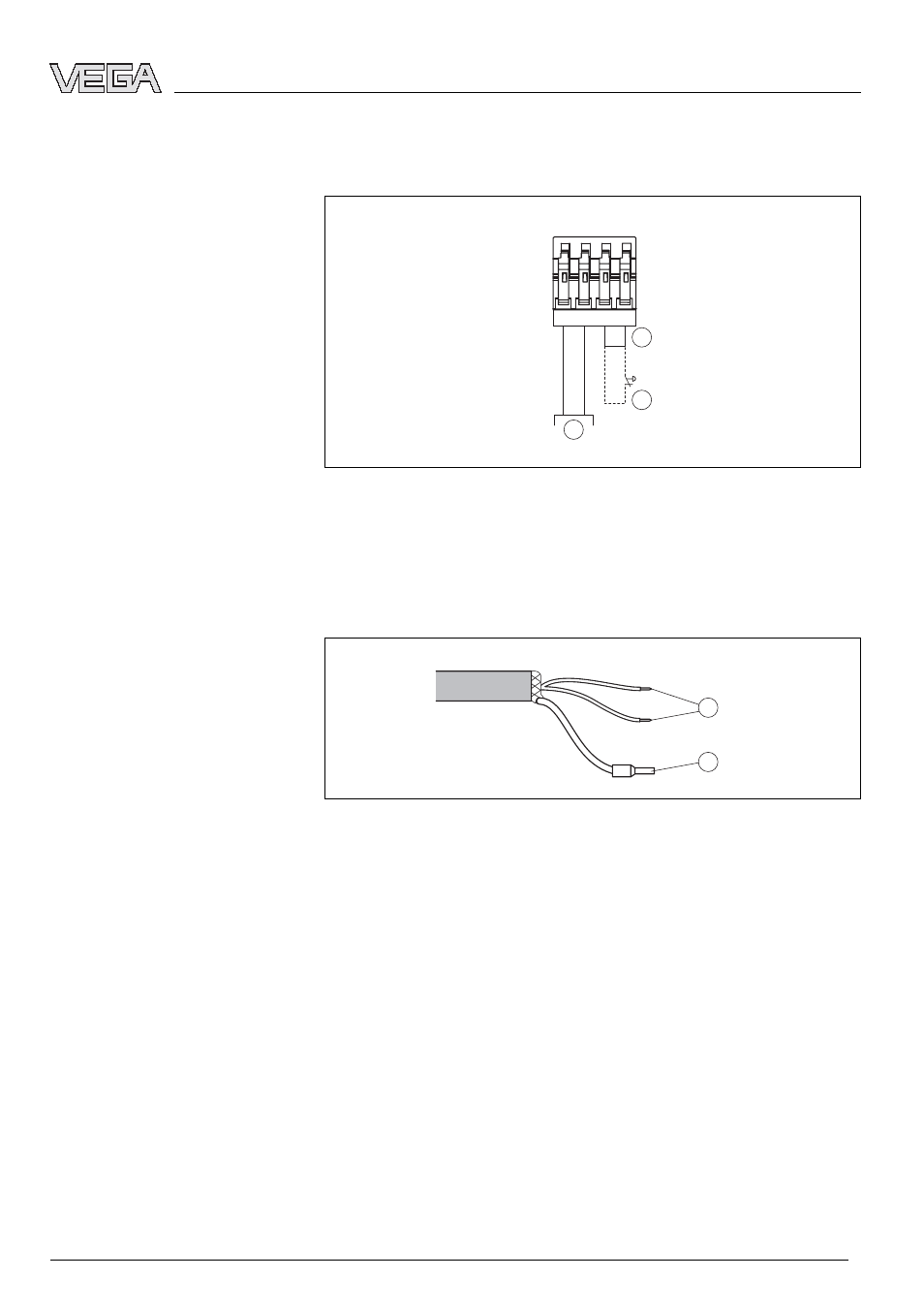

Рис. 12: Схема подключения (внешняя кнопка моделирования)
1 Разделительный усилитель NAMUR
2 Перемычка
3 Внешняя кнопка моделирования
5.4 Схема подключения - исполнение IP 66/
IP 68, 1 bar
+
-
1
2
Рис. 13: Назначение проводов соединительного кабеля
1 Коричневый (+) и голубой (-) - к источнику питания или системе
формирования сигнала
2 Экран
Назначение проводов сое-
динительного кабеля
VEGAVIB 67 - с выходом NAMUR 21
Подключение к источнику питания
