1
2
1 2

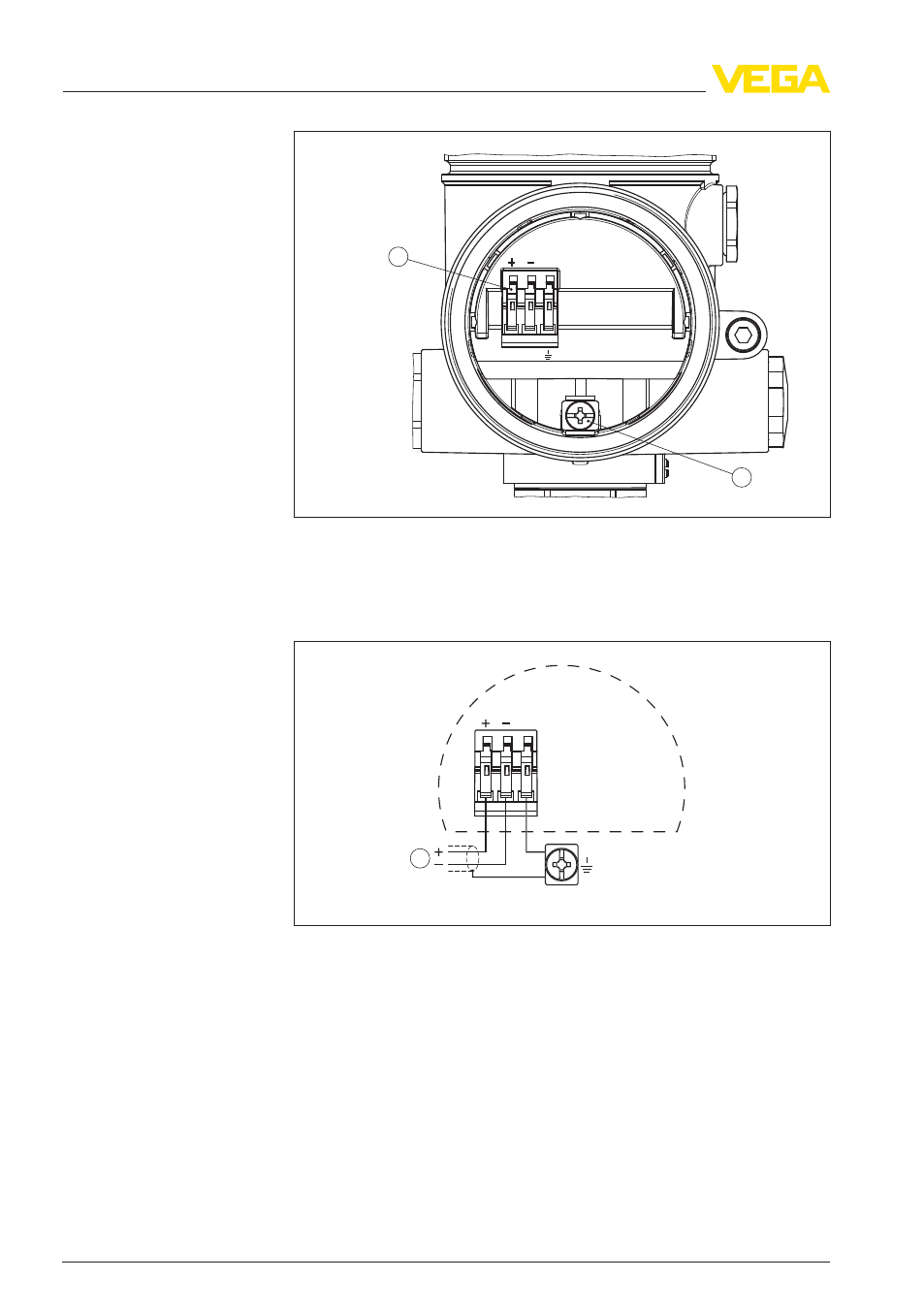

Рис. 15: Отсек подключения (двухкамерный корпус Ex d)
1 Пружинные контакты для подключения питания и экрана кабеля
2 Клемма заземления для подключения экрана кабеля
1
1 2
Рис. 16: Схема подключения для двухкамерного корпуса Ex d
1 Питание/Выход сигнала
Отсек подключения
Схема подключения
24 VEGAFLEX 66 • 4 … 20 mA/HART - двухпроводный
5 Подключение к источнику питания
