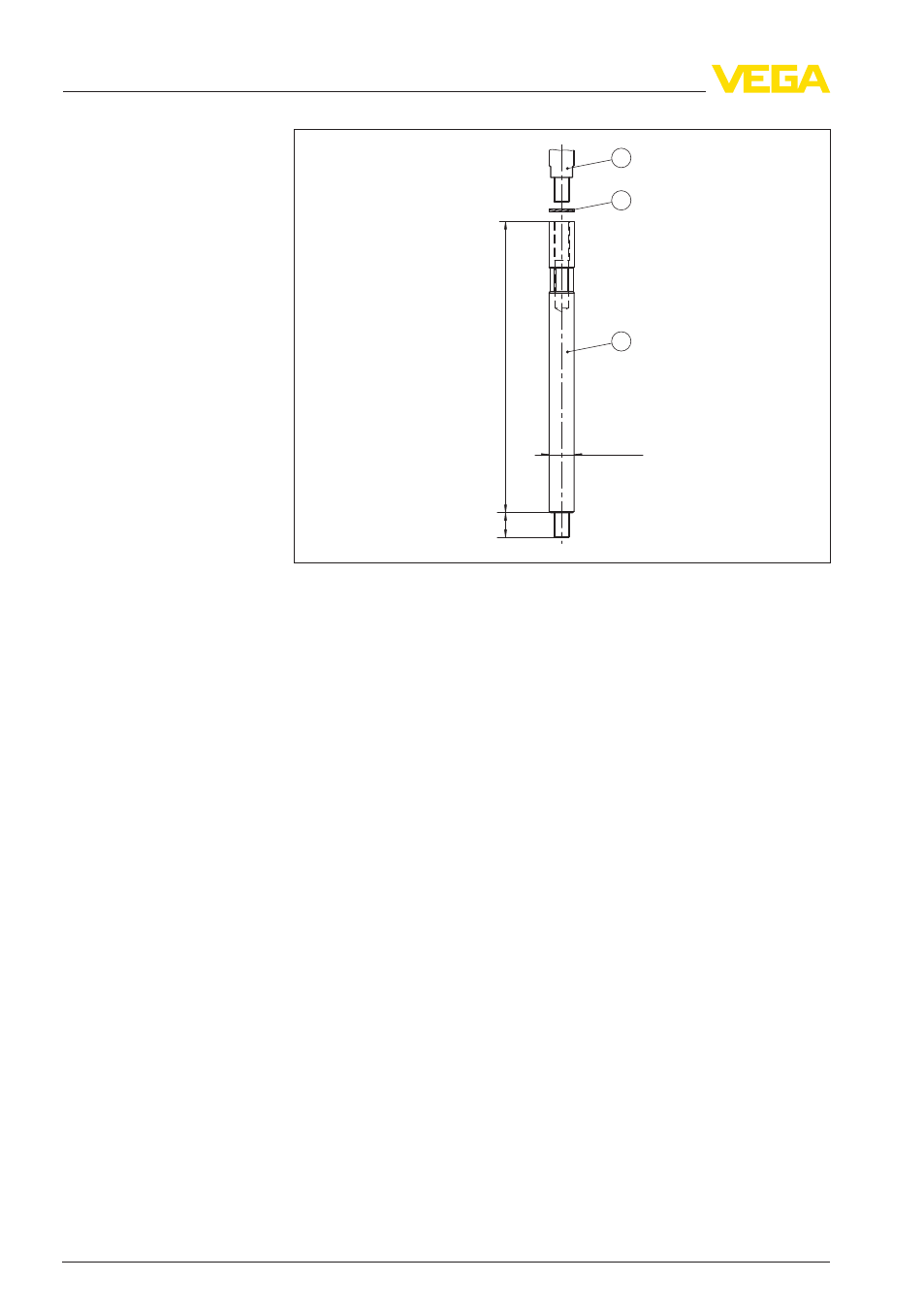

Рис. 4: Удлинение стержня ø 16 мм (0.63 in)
1
Измерительный зонд
2
Стопорная шайба
3
Удлиняющий стержень
L
Длина стержня 100 … 2000 мм (3.937 … 78.74 in)
x
Длина резьбы 18 мм (0.709 in)
Следует учитывать, что стержень измерительного зонда должен
быть удален от стенки емкости не менее чем на
300 мм (11.81
in).
