3 Описание
3.1 Комплектность
В комплект поставки входят:
l
Корпус с фильтром для выравнивания давления
VEGABOX 01
l
Защитный колпак (вариант)
l
Документация
- Руководство по эксплуатации
VEGABOX 01 состоит из следующих частей:
l
Корпус с фильтром для выравнивания давления
l
Защитный колпак (вариант)
2
1
3

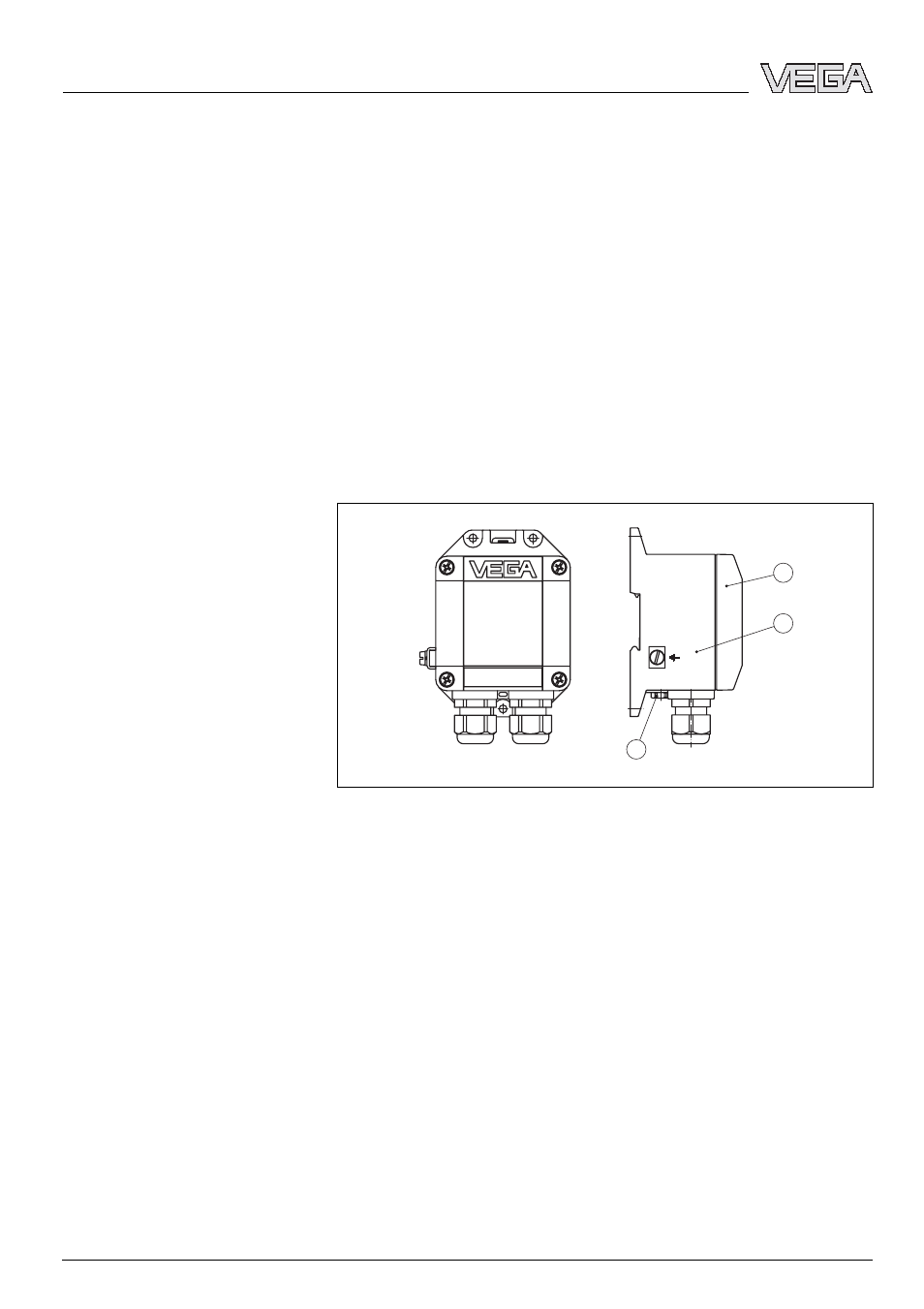

Рис. 1: VEGABOX 01
1
Крышка корпуса
2
Корпус
3
Устройство выравнивания давления
3.2 Принцип работы
Корпус VEGABOX 01 предназначен для подключения
преобразователей давления, имеющих соединительный
кабель с внутренним капилляром. Корпус применяется со
следующими преобразователями давления VEGA:
l
VEGAWELL 72 4 … 20 mA
l
VEGAWELL 72 4 … 20 mA/HART
l
VEGABAR 74 4 … 20 mA/HART
l
VEGABAR 75 4 … 20 mA/HART
Соединительный кабель датчика, а также кабель питания
подключаются в VEGABOX 01 посредством винтовых
клемм.
Комплект поставки
Составные части
Применение
Питание
